Energiahatékony megoldások a Panasonictól

Avatar photo

Az éghajlatváltozás a legnagyobb kihívás, amellyel manapság szembenézünk. A „zölddé válás” nem életmódbeli választás, hanem az életért és egy életre szóló választás, és még a kis változtatások is – ha sok ember hajtja végre őket – óriási változást eredményezhetnek.

A fenntarthatóság számos kihívást rejt magában: csökkentett energiafogyasztás; nagyobb hatékonyság; hosszabb termékélettartam; a megújuló energia fokozottabb használata és a fosszilis tüzelőanyagoktól való kisebb mértékű függés; helyi energiatermelés.

Mindenkinek hozzá kell járulnia, de mivel segíti a Panasonic Industry egy zöldebb társadalom megteremtését?

A Panasonic zöld jövője

„A globális környezetvédelmi kérdéseknek a legfőbb prioritásunkká kell válniuk”… „szembe fogunk nézni a mai világ aktuális ügyeivel, hogy megbizonyosodjunk arról, hogy a társadalom problémáit nem hárítjuk át a jövő generációira”…

Yuki Kusumi, a Panasonic vezérigazgatója.

A Panasonic Corporation arra kötelezte el magát, hogy 2030-ig minden működő vállalatánál eléri a nettó nulla CO2-kibocsátást. Ami 2050-et illeti, a vállalat célul tűzte ki, hogy hozzájáruljon a szén-dioxid-kibocsátás egész társadalomra kiterjedő csökkentéséhez azáltal, hogy ügyfeleit energiatakarékos termékekre állítja át, valamint energiatakarékos megoldásokat és zöld energiát alkalmazó technológiákat biztosít B2B/B2G ügyfeleinek.

Az energiatermeléstől az energiafogyasztásig: ismerje meg a Panasonic Industry Europe technológiáinak és termékeinek széles választékát!

Vezeték nélküli modulok okostermosztátokhoz

A Panasonic vezeték nélküli modulokat tartalmazó portfóliója a választott technológia a modern intelligens energiaalkalmazások középpontjában magán-, kereskedelmi vagy középületekben. Az átjáróktól a világításig és az okostermosztátokig a Panasonic modulok biztosítják, hogy csak akkor (és ott) kerüljön felhasználásra az energia, amikor (és ahol) valóban szükség van rá.

Relék

Az okosmérők és okos áramelosztó rendszerek segítségével, amelyeket a felhő alapú IoT-infrastruktúra tesz lehetővé, kevesebb energiát fogunk fogyasztani, és a lehető legkisebb mértékűre csökken az energiapazarlás. A Panasonic Industry Europe rendelkezik az ilyen alkalmazások kulcsfontosságú építőelemeivel – polarizált teljesítményrelékkel, beleértve az iparág legkisebb alkatrészeit, a 8A DSP sorozatot.

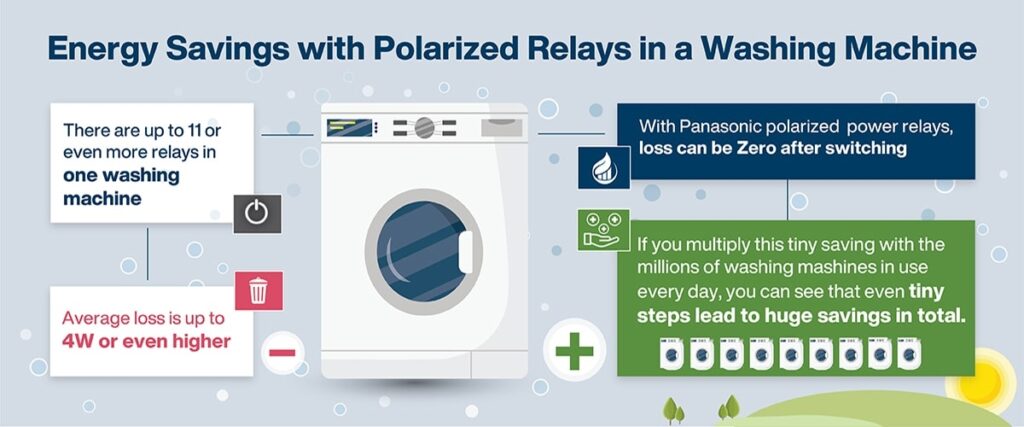

A Panasonic 50 éve találta fel a polarizált relét. Állandó mágnest alkalmaznak a tekercs mágneses erejének növelésére, így kevesebb elektromos energiát igényel az érintkezők kapcsolása. Az energiahatékony polarizált relék a Panasonic becslése szerint 1960-as évekbeli feltalálásuk óta 3 milliárd kWh energiát takarítottak meg Európában. A következő tíz évben az okosotthonok, okosirodák, okosgyárak és okosvárosok irányába történő elmozdulás során ez jelentősen növekedni fog.

A reteszelő relék is energiahatékonyak, mivel nincs szükségük áramellátásra ahhoz, hogy aktiválás után egy kapcsolási állapotban maradjanak.

A PhotoMOS® relék nagyon alacsony energiafogyasztásuknak köszönhetően szintén hozzájárulnak az energiamegtakarításhoz. És mivel a PhotoMOS® nem rendelkezik mechanikus alkatrészekkel, nincs ívképződés vagy kopás, így az élettartama gyakorlatilag korlátlan. Ezért hozzájárul a fenntarthatósághoz, és minimálisra csökkenti a karbantartási költségeket.

Kondenzátorok és fojtótekercsek

Az elektromos rendszerek áramellátást igényelnek. Az áram átalakításakor minden alkalommal – akár AC/DC tápegységen, akár DC/DC átalakítón keresztül – áramveszteség keletkezik. A Panasonic Industry Europe passzív megoldások széles skáláját kínálja, beleértve a hibrid- és fóliakondenzátorokat, valamint a fojtótekercseket, amelyek az áramátalakítási veszteségek minimalizálásával hozzájárulnak az energiahatékony áramátalakításhoz.

A teljesítményinduktorok nagy megbízhatóságot és stabilitást biztosítanak az élettartam során, köszönhetően a vasalapú fémporból és gyantás kötőrendszerből álló fémkompozit magnak. Ez a minőségi kialakítás még zord körülmények között is kiváló elektromos és mechanikus jellemzőket biztosít, például alacsony váltakozó áramú ellenállásveszteséget, hatékony hőelvezetést, miniatürizálást és stabil induktivitásértéket; még erős áram és magas hőmérséklet mellett is. A fémkompozit induktorok nagyon alacsony DCR-értékeket is mutatnak, ami segíthet az energiahatékonyság növelésében, ha bemeneti szűrőkben és DC/DC átalakító alkalmazásokkal használják.

A teljesítményinduktorok mellett a hibrid alumínium elektrolit kondenzátorok (folyékony elektrolit és polimer kombinációja) hozzájárulhatnak a magas hatékonysági szint eléréséhez azáltal, hogy nagyon alacsony és stabil ESR-t kínálnak. A folyékony elektrolitnak köszönhetően a hibrid kondenzátorok nagyon stabil szivárgóáram-viselkedést, valamint nagy vezetőképességű polimer anyagot nyújtanak, a kialakításban mindkettő csökkenti a zajt.

A még nagyobb biztonságot igénylő alkalmazásokhoz a Panasonic Industry a fóliakondenzátor biztosíték funkciós technológiája a legalkalmasabb. Továbbá a fóliakondenzátorok nagy nedvességállósága ideális kültéri vagy magas páratartalomnak kitett alkalmazásokhoz.

EV töltési megoldások

A Panasonic évtizedek óta fejleszt és biztosít megoldásokat mindenféle elektromos jármű számára, és az e-mobilitás a DNS-e központi részét képezi. A márka különböző alkatrészeket és eszközöket kínál a biztonságos, gyors és megbízható töltési technológiához.

Vezeték nélküli modulok

A vezeték nélküli modulok hozzáférési pontként vagy kliensként szolgálnak az okostelefonnal vagy hasonló készülékkel történő üzembe helyezéshez és a használati adatok megjelenítéséhez. A Panasonic modulok nagy teljesítményt nyújtanak alacsony energiafogyasztás mellett, és különféle alkalmazásokban használhatók, például elektromos járművek töltésében, így megbízható, fenntartható megoldást jelentenek.

A PAN902x sorozat

Ez a vezeték nélküli modulsorozat a Wi-Fi és a Bluetooth kombinációját használja, hogy a legnagyobb rugalmasságot biztosítsa a csatlakozáshoz, attól függően, hogy milyen adatátviteli sebességre vagy tartományra van szükség egy elektromos töltőalkalmazáshoz. A PAN9026 egy kétsávos 2,4/5 GHz-es 802.11 a/b/g/n Wi-Fi rádiós modul integrált Bluetooth BDR/EDR/LE-vel, amelyet kifejezetten nagymértékben integrált és költséghatékony alkalmazásokhoz terveztek. A PAN9028 kifinomultabb felhasználásra készült, ahol nagyobb adatátviteli sebességre van szükség, mint például a 802.11ac-re. A PAN902x a töltőállomást egy hálózathoz csatlakoztathatja, és kliensként adatokat tölthet fel a felhőbe vagy a mobileszközre.

Főbb jellemzők:
  • Kétsávos 2,4/5 GHz-es 802.11 a/b/g/n Wi-Fi/BT kombinált modul.
  • Bluetooth 4.2 (LE-vel), valamint jövőbeni Bluetooth 5.0 funkciók.
  • Kettős egyidejű és független WLAN és Bluetooth működés.
  • IEEE 802.11n 20 MHz és 40 MHz csatorna sávszélesség.
  • Széles hőmérséklettartomány -30 és +85° között.
  • A 802.11i biztonsági szabványokat támogatja AES-en, CCMP-n és további biztonsági mechanizmusokon keresztül.

A PAN178x sorozat

A Nordic Semiconductor chipkészleteken alapuló PAN178x Bluetooth Low Energy modul, amely különösen hatékony a kisebb adatátviteli sebességű, alacsony fogyasztású átvitelhez. A kereskedelmi egyenáramú töltőállomásokon ezek a modulok mesh hálózatba integrálhatók, így nemcsak az ügyfelek kapcsolódhatnak nehézségek nélkül, hanem az üzemeltető is áttekintést kap az egyes töltőállomásokról az elfoglaltságot illetően.

Főbb jellemzők:
  • IP-mag: Cortex M4(F) 64 MHz-el.
  • Hőmérséklettartomány: -40 és +85° között.
  • Méret: 15,6×8,7x2mm.
  • Akár 48 általános célú I/O (a modul verziójától függően).

Polimer kondenzátor

Ezek a fejlett kondenzátorok vezetőképes polimereket használnak az elektrolit kialakításához, vagy a vezető polimerek folyékony elektrolittal együtt használhatók hibrid kondenzátornak nevezett kialakításban. Ezek a polimer kondenzátorok ideálisak az elektromos járművek töltőállomások által támasztott magas tartóssági és hőmérsékleti követelmények kielégítésére. A polimerizációnak és a nagy vezetőképességnek köszönhetően az ilyen alkalmazások a nagyon alacsony ESR (ekvivalens soros ellenállás) előnyeit élvezik, amely a teljesítmény stabilizálásához szükséges.

Főbb jellemzők:
  • Ultra alacsony ESR az energia stabilizálásához.
  • Hosszú élettartam magas hőmérsékleten, 20 000 óra 105°-on.
  • Nagy megbízhatóság kültéri használatra.
  • Megfelel az AEC-Q200 szabványnak.
  • Magas hőmérséklet-ellenállás 150°C-ig.
  • Tökéletes AC/DC és DC/DC átalakítókhoz.

Fóliakondenzátorok

Az integrált biztonsági funkció a Panasonic fóliakondenzátorok kiemelkedő jellemzője. Egy eredeti, belső fejlesztésű mintázattal ellátott fémezési eljárás az alapja egy speciális szerkezetnek, amely a biztosítékmechanizmus funkcióját látja el, és megakadályozza a rövid üzemmód meghibásodását. Ugyanakkor nagyon stabil kapacitásszintet ér el a kondenzátor élettartama alatt, ez pedig rendkívül megbízhatóvá teszi. Emellett az eredetileg kifejlesztett tömítési technológia segítségével hosszú élettartam érhető el a magas hőmérséklet- és nedvességállóságnak köszönhetően.

Főbb jellemzők:
  • Névleges feszültség 275VAC – 310VAC (EMI elnyomás), 600VDC – 1100VDC (DC simítás).
  • -40°C és 110°C között.
  • Megfelel az AEC-Q200 szabványnak.
  • Beépített biztosíték funkció.
  • Nagy nedvességállóság.
  • Tűzálló műanyag (tok és tömítőgyanta).

Chip ellenállások

A Panasonic összes chip ellenállása lágy lezárás technológiát alkalmaz. Ez azt jelenti, hogy lágy gyanta használatával a forrasztott kötés kisebb feszültség alatt áll a hőmérsékleti ciklusokban, így biztosítva, hogy minimális a forrasztott kötés repedésének kockázata.

Az elektromos járművek töltéséhez ajánlott sorozatok:
  • Magas hőmérsékletű vastag rétegű chip ellenállások (ERJH sorozat).
  • Túlfeszültség elleni vastag rétegű chip ellenállások (ERJP sorozat).
  • Nagy teljesítményű széles kivezetésű vastag rétegű chip ellenállások (ERJB és ERJD sorozat).
Főbb jellemzők:
  • Lágy lezárás technológia a forrasztott kötés nagy megbízhatóságáért.
  • Ellenállás értékek 1Ω és 10Ω között.
  • Nagy pontosság 0,05% tűréshatárral, TCR pedig 10 ppm/K.
  • Magas hőmérséklet 175°C-ig.
  • Megfelel az AEC-Q200, RoHS és REACH szabványnak.
  • Impulzusgátló és ellenkéntelenített típusok kaphatók.

A relék, mint fő kapcsolóelemek

Az AC kapcsolóelemek a töltőállomások és kábelek biztonsági és védelmi funkciójának kulcsfontosságú részét képezik. A HE termékcsalád legfontosabb elemei a 35 A-es HE-S két érintkezővel és a 40 A-es HE-R relé négy érintkezővel. Mindkét relé kiterjesztett rövidzárlati teszten ment keresztül, hogy megbízható és biztonságos megoldást kínálhasson.

A HE-R relé szigorú tesztelési eljárásokon esik át, beleértve az IEC62955-öt, egy 10 kA-es rövidzárlati tesztet. Ennek eredményeképpen az ügyfelek mostantól igényelhetik, hogy a 22 kW-os wallboxuk akár 32 A 10 kA rövidzárlati áramot is befogadjon, optimális védelmet biztosítva az EV töltőberendezések számára.

A kisebb HE-S relé mostantól megfelel az IEC62955 3 kA rövidzárlatra vonatkozó szabványnak, így az ügyfelek rugalmasan használhatják a HE-S sorozatot legfeljebb 16 A teljesítményű wallboxokhoz. Ez a funkció lehetővé teszi a töltőberendezések kiválasztását számos alkalmazáshoz.

SorozatHE-SHE-R
Kapcsolási áram35A AC40A AC
Érintkező konfiguráció2a, 2a1b4a, 4a1b
Méretek30x36x40mm35x58x47mm
Tartási teljesítmény170 mW490 mW
Érintkező hézag3.2mm3.6mm
*A HE sorozatból egyes relék, köztük a HE-S és a HE-R, jelenleg nem elérhető a Distrelec webáruházban.*

Relék a vezérlőoldalhoz

A töltőállomások az elektromos vezeték mellett számos kommunikációs, rendszervezérlő, biztonsági funkciót és HMI-t is tartalmaznak. Ahol a kapcsolást elektromosan el kell választani a vezérlő áramkörtől, elektromechanikus vagy optocsatolt félvezető PhotoMOS® reléket alkalmaznak. Az AQY sorozatot például a töltőállomások akkumulátortároló rendszereiben használják, hogy elszigeteljék a belső jeleket a külsőktől.

A PhotoMOS® relék galvanikus leválasztást valósítanak meg egy LED-del, amely egy izolátoron keresztül fényt bocsát ki a napelembe. A napelem hajtja a MOSFET kimenetet.

Csatlakozók

A töltési sebesség növelése és az elektromos hálózat tehermentesítése érdekében a jövőbeni töltőállomások újra fogják hasznosítani az elektromos autók akkumulátorait. A CF1/CF2 sorozatú Board to FPC csatlakozók intelligens és robusztus csatlakozó akkumulátor-kezelő rendszert biztosítanak, mindössze két elemből, egy dugóból és egy aljzatból. Ezáltal idő, pénz és hely takarítható meg. A billentyűzet- vagy érintőkijelző funkcióval rendelkező kijelzők és a vezérlőlap összekapcsolására az Y5B sorozat FPC és FFC csatlakozója használható.

Főbb jellemzők:
  • Autóipari alkalmazásokhoz, 125°C hőállóság.
  • Az érintkező megbízhatóságát a kétoldalas érintkezőszerkezet biztosítja.
  • A súly és az eljárási költségek csökkentése.
  • A „hibás működés elleni hídszerkezet” akadályozza meg azt, hogy a párosító reteszelő mechanizmus nem akaratlagosan működésbe lépjen.
  • A kényszerműködtetésű zárszerkezet megakadályozza a felemás párosítást.

Grafit termikus interfész anyag

A GraphiteTIM, a Panasonic nagymértékben kristályosodott grafitot használó exkluzív anyaga kiváló hővezető képességgel vezeti át az áramellátó eszközből keletkező hőt a hűtőbordára. Ezenkívül a nagy mértékű összenyomhatóság hatékonyan kitölti a fűtő- és a hűtőberendezés közötti üregeket, így még alacsonyabb hőellenállás érhető el. A zsírral összehasonlítva

a GraphiteTIM hosszú ideig stabil hőelvezetéssel rendelkezik, mivel nem romlik és nem ereszt.

Főbb jellemzők:
  • Alacsony hőellenállás
  • Nagy összenyomhatóság
  • Nagy megbízhatóság
  • Üzemi hőmérséklet -55 és +400°C között
  • Könnyen kezelhető és könnyen telepíthető

Ismerje meg a Panasonic különféle energiahatékony megoldásait a Distrelec webáruházban!
