A modern világ az elektromosságra épül. Alapvető fontosságú mindennapi életünk során, hiszen a házainktól kezdve egészen a gyárainkat működtető gépészetig mindent ellát. A hatalmas teljesítmény azonban nagy felelősséggel jár, és az elektromos rendszerek biztonságosságának és megbízhatóságának biztosítása kulcsfontosságú. Ebben az esetben elektromos tesztelési módszereket használnak. Ebben a cikkben részletesen áttekintjük az elektromos tesztelés fontosságát, a sokféle alkalmazott technikát és eszközt, valamint az elektromos rendszerek integritásának megőrzésében játszott döntő szerepét.
Mi is az elektromos tesztelés?
Az elektromos tesztelés egy módszeres technika, mely az elektromos rendszerek és alkatrészek állapotának és működőképességének értékelésére szolgál. A sok fontos funkció közül a legfontosabb a biztonság. A rendszeres tesztelés elengedhetetlen, mert az elektromos rendszerek meghibásodásai az áramütés, tűz és a berendezés károsodásának komoly veszélyét hordozzák magukban. Az elektromos tesztelés még olyankor segít a lehetséges problémák felderítésében, mielőtt azok kockázatos körülményekké válnának, ezáltal megóvják az emberek testi épségét és a tulajdont.
Az elektromos tesztelés az elektromos rendszerek megbízhatóságának és hatékonyságának garantálásához is szükséges. Ipari környezetben az elektromos meghibásodások jelentős anyagi veszteségeket okozhatnak. Így a proaktív tesztelés egy gazdaságos stratégia, mellyel elkerülhetők a váratlan leállások és magas szinten tartható a termelés.
Végül a vállalkozásoknak meg kell felelniük az iparági előírásoknak és szabványoknak. Ezek jelentik az elektromos biztonság és a teljesítmény alapjait. A rendszeres tesztelés biztosítja, hogy a rendszerek és alkatrészek megfeleljenek ezeknek a követelményeknek, így csökkentve a nemmegfelelőséget és a nem kívánt jogi következmények lehetőségét.
Elektromos tesztelési módszerek
Az elektromos tesztek sokféleképpen elvégezhetők. Az alábbiakban felsoroljuk a leggyakoribb tesztelési módszereket:
Szemrevételezés
Az elektromos tesztelés legegyszerűbb típusa a szemrevételezés, amely az elektromos rendszerek és alkatrészek alapos, fizikai érintés nélkül végzett értékelését jelenti. Gyakran ez a tesztelési eljárás első fázisa, amely segít felderíteni a nyilvánvaló problémákat, például a meglazult csatlakozásokat, a szemmel látható sérüléseket vagy a túlmelegedés okozta tüneteket. A szemrevételezés a látható hibák feltárására korlátozódik, és bár hasznos információkat nyújthat, előfordulhat, hogy nem képes feltárni a mögöttes problémákat.
Folytonosságvizsgálat
A folytonossági vizsgálat egy ellenőrző módszer, amellyel azt vizsgálják, hogy az áramkör teljes és megszakításmentes-e. Az ellenállás méréséhez kis elektromos áramot kell átvezetni az áramkörön. Az alacsony ellenállási érték azt mutatja, hogy az áramkör teljesen működőképes és folyamatos, míg a magas érték azt jelzi, hogy áramkör megszakadt. A folytonosságot gyakran a vezetékek, kapcsolók és biztosítékok esetén tesztelik.
Feszültségvizsgálat
Az áramkörben fennálló feszültségszintek mérése elengedhetetlen annak biztosításához, hogy a feszültség az elfogadható tartományon belül legyen. A feszültségvizsgálat segíthet felderíteni olyan túlfeszültséggel vagy feszültséghiánnyal járó helyzeteket, amelyek károsíthatják a berendezést vagy biztonsági kockázatot jelenthetnek. A feszültség teszteléséhez gyakran használnakfeszültségmérőt vagy multimétert.
Szigetelési ellenállások (IR) tesztelése
A szigetelési ellenállás tesztelése az elektromos rendszerek szigetelőanyagainak kiértékelésére szolgáló módszer, amellyel biztosítható azok kifogástalan müködése. Megmérik a szigetelés elektromos árammal szembeni ellenállását, amely segít azonosítani az esetleges öregedést vagy a nedvesség beszivárgását. Ez a teszt döntő jelentőségű az áramszivárgás megelőzése és a lehetséges veszélyek felderítése során, különösen a nagyfeszültségű rendszerekben.
Energiaminőségi elemzés
Az energiaminőség elemzése az elektromos áram feszültségstabilitásának, frekvenciájának és harmonikus torzulásának felügyeletét és értékelését jelenti. A tesztelésnek ez a típusa elengedhetetlen a kényes elektronikai berendezések és az ipari műveletek esetén, mivel a rossz energiaminőség a berendezés meghibásodását és hatékonyságának csökkenését okozhatja.
Az elektromos tesztelésre használt berendezések típusai
Az elektromos tesztelés különböző módszereihez eltérő berendezéseket használnak. A helyes eredmény eléréséhez elengedhetetlen annak biztosítása, hogy a méréshez a megfelelő berendezést használják. Az alábbiakban áttekintést adunk a tesztelés során használt elektromos tesztelési berendezések főbb típusairól.

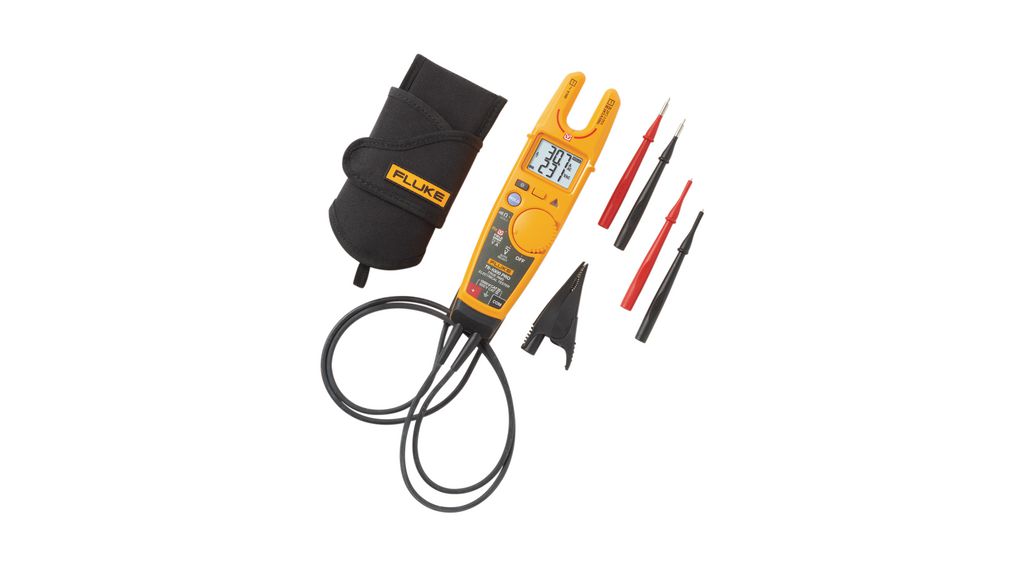

Elektromos teszterek
Az elektromos teszterek mind a mérnökök, mind a villanyszerelők számára elengedhetetlen eszköznek minősülnek. Ezek a sokoldalú eszközök feszültséget, áramerősséget, ellenállást és folytonosságot tudnak mérni. Felhasználóbarát kijelzőkkel és intuitív felületekkel támogatják a villanyszerelőket és a technikusokat a problémák gyors azonosításában, így biztosítják az elektromos áramkörök és berendezések biztonságát és megbízhatóságát.
Ajánlott termék
FLUKE T6-1000 PRO elektromos teszter

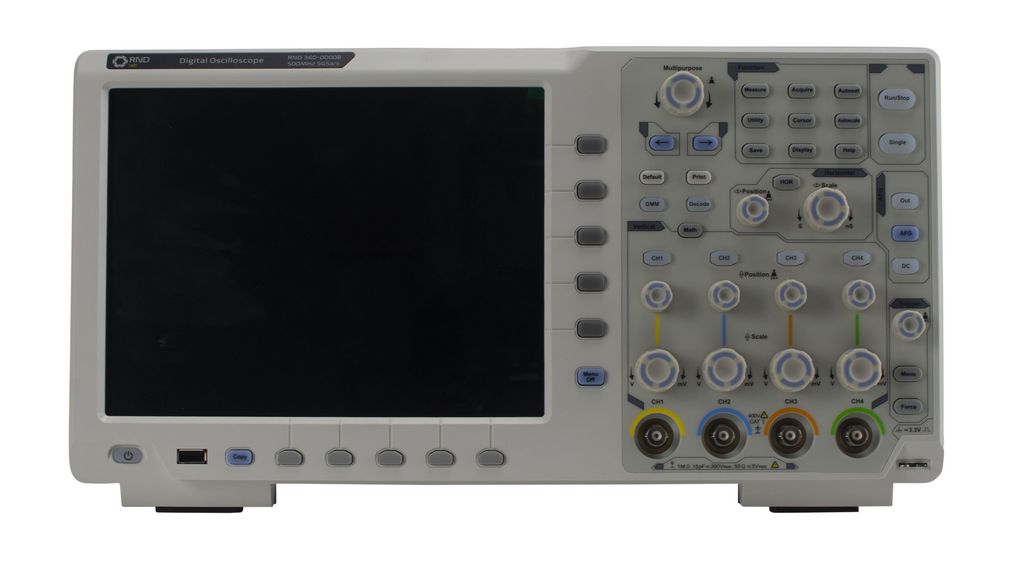

Oszcilloszkópok
Az oszcilloszkópok elengedhetetlen kellékei a bonyolult elektromos és elektronikus áramkörök diagnosztizálásának, mivel valós időben képesek megjeleníteni az elektromos hullámformákat. Pontos feszültség-, frekvencia- és időmérést biztosítanak, amely lehetővé teszi a szakemberek számára, hogy észrevegyék a problémákat (feszültségcsúcsokat, jeltorzulásokat vagy atipikus mintákat).
Ajánlott termék
RND Lab 4x500MHz oszcilloszkóp, 5GSPS

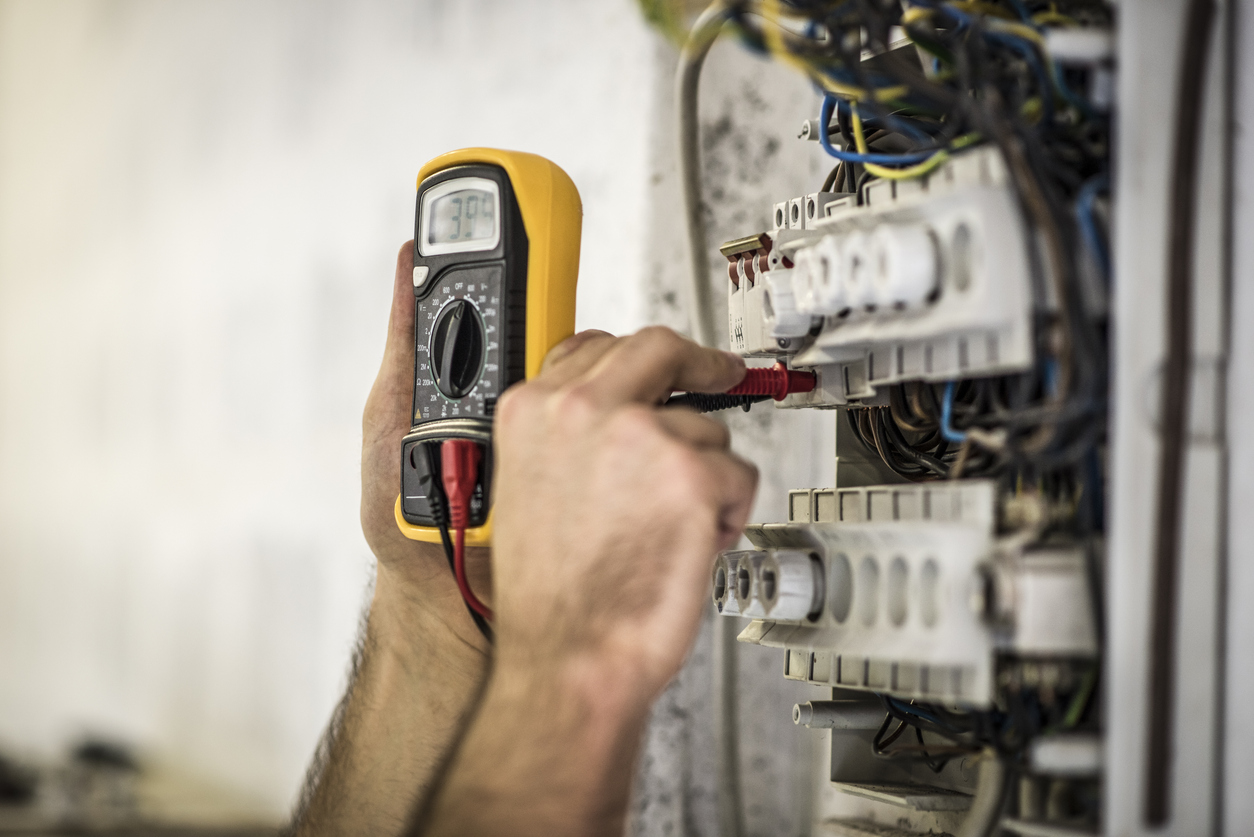

Multiméterek
A multiméterek komplett opciót jelentenek számos tesztelési forgatókönyv esetén, mivel elég sokoldalúak ahhoz, hogy ne csak a feszültséget, az áramerősséget és az ellenállást mérjék, hanem képesek legyenek érzékelni a kapacitást, a frekvenciát és a hőmérsékletet is. Könnyen leolvasható kijelzőik és intuitív felhasználói felületeik biztosítják a pontos leolvasást és elősegítik az elektromos rendszeren végzett hatékony hibaelhárítást. Kulcsfontosságú eszközök a technikusok és villanyszerelők számára, és digitális és analóg kivitelben is kaphatók.
Ajánlott termék
FLUKE 179 True-RMS digitális multiméter
Szigetelésvizsgálók / szigetelésmérők
Az infravörös teszterek létfontosságúak az elektromos rendszerekben található szigetelőanyagok integritásának értékelése során. Ezek a speciális műszerek nagyfeszültségű tesztelési képességeket nyújtanak, így olyan finom problémákat képesek észlelni, mint a nedvesség behatolása vagy a szigetelés meghibásodása.
Ajánlott termék
MIT410/2 szigetelésvizsgáló
Kapcsos mérőműszerek
Az aktív elektromos áramkörökön dolgozó szakemberek számára a kapcsos mérőműszerek non-invazív árammérési képességükkel biztonságos és praktikus lehetőséget kínálnak. Ezek a mérők mágneses indukciót használnak az áramerősség méréséhez, így nincs szükség a vezetékek leválasztására a teszteléshez. Ergonomikus kialakításuknak és hordozhatóságuknak köszönhetően tökéletesek a terepmunkákhoz, ahol az áramerősség gyors és pontos mérése döntő jelentőséggel bír.
Ajánlott termék
FLUKE 376 FC kapcsos mérőműszer
Kültéri alkalmazásokhoz is használható, beleértve a napelemek tesztelését is. További információkat itt talál.
Energiaminőség-analizátorok
Az energiaminőség-analizátorok olyan hatékony diagnosztikai eszközökké váltak, amelyek nyomon követik és megvizsgálják az elektromos energia számos aspektusát. A feszültségstabilitás, a harmonikusok és a tranziensek mérésén kívül az adatok naplózására és jelentésére is képesek. Ezek a kiemelkedő képességek lehetővé teszik a személyzet számára, hogy azonosítani tudják és ki tudják javítani az áramminőséggel kapcsolatos problémákat, így biztosítva a kényes berendezések optimális működését és csökkentve a költséges leállási időt.
Ajánlott termék
Chauvin Arnoux 4-csatornás áramminőség-analizátor (P01160595)
Miért fontos a megelőző karbantartás?
Az elektromos tesztelési eljárások fontos eleme a megelőző karbantartás. Rutinszerű tesztelést és ellenőrzést tartalmaz, így minden probléma feltárható, mielőtt a berendezés meghibásodására vagy balesetre kerülne sor. Az alábbiak miatt fontos a vállalkozások számára:
- A berendezés megnövekedett élettartama – Az elektromos berendezés élettartama jelentősen megnövelhető a rutinszerű teszteléssel és a karbantartással. A problémák korai szakaszban történő feltárásával és kijavításával elkerülhető a túl korai kopás.
- Kevesebb leállási idő – Az elektromos problémák előre nem tervezett, ezért költséges és zavaró leállásokat okozhatnak. A megelőző karbantartás a nem tervezett leállások valószínűségének csökkentésével biztosítja az üzleti tevékenységek zökkenőmentes működését.
- Megnövekedett biztonság – Az elektromos munkálatok biztonságának mindig az első helyen kell állnia. A megelőző karbantartás csökkenti az elektromos balesetek valószínűségét, mivel segít a biztonsági problémák azonosításában és kezelésében.
- Az előírásoknak való megfelelés – Az elektromos rendszerekre több iparágban szigorú törvények és szabványok vonatkoznak. A rendszeres tesztelés és karbantartás biztosítja az ilyen előírások betartását, így csökkenti a bírságok vagy jogi problémák lehetőségét.
Összefoglalás
Az elektromos tesztelési eljárások jelentik az elektromos biztonság és megbízhatóság gerincét. Az egyszerű szemrevételezéstől a legmodernebb diagnosztikai módszerekig terjedő eljárások biztosítják, hogy az elektromos rendszerek rendeltetésszerűen, és a legkevesebb kockázattal működjenek. Elektromos infrastruktúránk biztonsága, hatékonysága és a változó problémákkal szembeni ellenállóképessége fenntartható, ha befektetünk a megelőző karbantartásba és alkalmazzuk a technológiai fejlesztéseket. A modern világunkat energiával ellátó rendszerek értékelése és karbantartása iránti elkötelezettségünknek az energiafüggőség növekedésével erősödnie kell.
