Un guide complet de l’acheteur et de l’utilisateur pour choisir le bon oscilloscope


Avec plus de 500 oscilloscopes disponibles dans notre boutique en ligne Distrelec, il peut s’avérer difficile de trouver celui qui convient le mieux à votre projet. Cet article est conçu pour vous guider tout au long du processus de prise de décision, de la sélection à l’achat.

Avant d’acheter un oscilloscope, surtout s’il s’agit de votre premier achat, vous vous demandez peut-être comment utiliser un oscilloscope pour mesurer des fréquences et des tensions, comment fonctionnent les sondes d’oscilloscope et comment l’utiliser étape par étape.

Si vous achetez un oscilloscope pour la première fois, nous vous recommandons de lire la présentation des différents types d’oscilloscopes fournie ci-dessous avant de lire le guide de l’acheteur.

Si vous souhaitez remplacer votre oscilloscope ou si vous savez déjà exactement ce que vous recherchez, vous pouvez passer directement à nos recommandations de produits.

Dans notre guide, nous vous présentons différents types d’oscilloscopes afin que vous sachiez à quoi ils servent et lequel est le mieux adapté à vos besoins.

Présentation des différents types d’oscilloscopes

Oscilloscope à stockage numérique (DSO)

Le DSO est le type d’oscilloscope le plus courant. Descendant de l’oscilloscope analogique, dont il conserve l’aspect extérieur, il utilise une architecture complètement différente. Ainsi, le signal analogique est converti en une forme d’onde numérique. C’est pourquoi les critères tels que la bande passante, le taux d’échantillonnage et le temps de montée deviennent si importants lors de la sélection d’un oscilloscope.

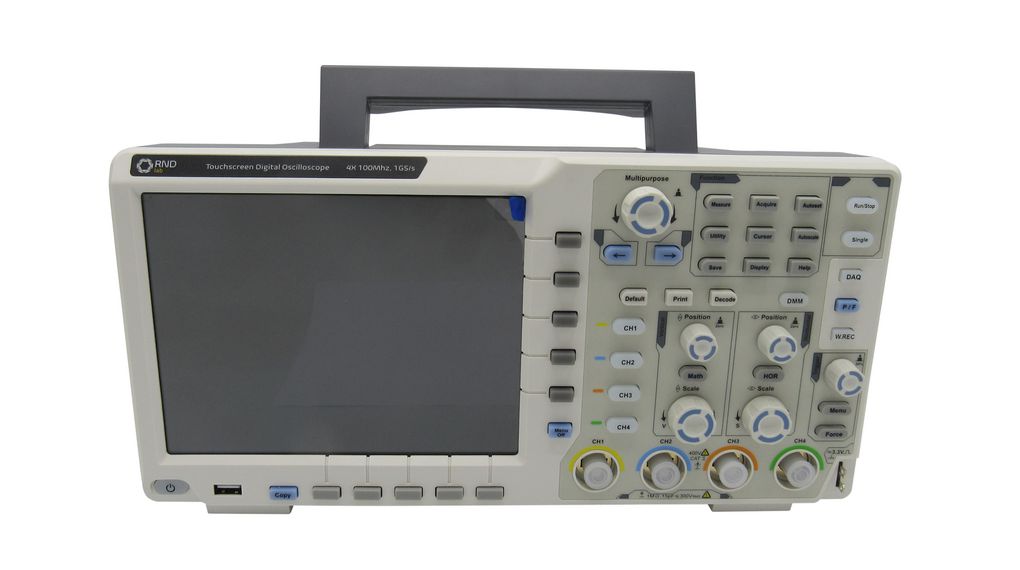

Découvrez les caractéristiques exceptionnelles de cet oscilloscope à mémoire numérique avec écran tactile de RND.

Caractéristiques de l’oscilloscope DSO à écran tactile RND :

  • Bande passante de 100 MHz, fréquence d’échantillonnage de 1 Géch/s
  • Longueur d’enregistrement de 40 M, taux de mise a jour des formes d’onde de 45000 wfms/s
  • Ecran LCD haute résolution de 8″ 800 x 600, écran multi-touch en option
  • Faible bruit de fond
  • Prise en charge de SCPI et LabVIEW
  • Option multimètre
  • Fonction multi-déclenchement et décodage de bus
  • Intégration multi-interface – hôte USB, périphérique USB, port USB pour PictBridge, LAN, AUX et VGA

Oscilloscope à signaux mixtes/domaine mixte (MSO/MDO)

Un MSO associe la fonction du DSO à un analyseur logique. Il possède généralement une combinaison de 2 à 4 canaux analogiques et plus de 10 canaux numériques. Un MDO peut afficher des signaux dans les domaines du temps et de la fréquence. Si vous souhaitez afficher des formes d’onde numériques, des formes d’onde synchronisées analogiques ou des protocoles série décodés, vous aurez besoin d’un MDO. On utilise généralement jusqu’à 15 canaux pour le débogage.

Oscilloscope portatif

Les oscilloscopes portatifs sont utiles pour travailler sur le terrain ou avec des machines lourdes. Vous n’êtes pas coincé devant votre ordinateur de bureau, vous pouvez emporter l’oscilloscope avec vous jusqu’à l’endroit où se trouve la machine.

Oscilloscope PC

Les oscilloscopes PC sont connectés à un ordinateur de bureau ou portable. Leur capacité de stockage est limitée uniquement par l’espace de stockage de votre ordinateur. Le logiciel est généralement fourni avec l’oscilloscope, mais celui-ci peut également exécuter d’autres logiciels. Ces appareils hautes performances surpassent souvent les capacités d’un DSO. Cependant, certaines personnes préfèrent régler les paramètres sur un bouton situé juste à côté de l’écran plutôt qu’en les saisissant sur leur ordinateur portable.

Oscilloscope PC pour l’automobile

Vous pouvez utiliser un oscilloscope PC pour l’automobile pour mesurer les composants électroniques d’un véhicule. Souvent, les signaux changent trop rapidement pour être mesurables à l’aide d’un multimètre.

Oscilloscope analogique

L’oscilloscope analogique suit le principe «Ce que vous voyez est ce que vous obtenez». Vous n’avez pas à vous soucier de votre bande passante et de votre fréquence d’échantillonnage. Si vous l’utilisez pour des travaux audio ou vidéo, un bon oscilloscope analogique sera même plus précis qu’un DSO de la même gamme de prix. Les signaux modulés s’affichent mieux sur un oscilloscope analogique et les signaux numériques fonctionnent bien également. Mais dès que vous travaillez dans le domaine des signaux numériques avec des débits de données élevés, vous êtes confronté aux limites d’un oscilloscope analogique, et il est alors souhaitable d’envisager un DSO.

Achat d’un oscilloscope en trois étapes simples

L’achat d’un oscilloscope peut s’avérer difficile. Nous vous proposons une procédure simple en trois étapes pour vous aider à trouver celui qui vous convient le mieux. Tout d’abord, définissez votre cas d’utilisation et vos spécifications. Ensuite, appliquez la règle 5× pour limiter la large gamme de produits. Enfin, évaluez les produits restants en fonction des autres critères que vous avez répertoriés dans votre scénario d’utilisation et vos spécifications à l’étape 1.

1. Définition de votre scénario d’utilisation

Réfléchissez à ce pour quoi vous souhaitez utiliser votre oscilloscope et dressez une liste de tous les scénarios possibles. Réfléchissez aux objectifs de vos projets et à d’autres cas d’utilisation possibles à l’avenir.

Réfléchissez aux critères suivants:

  • L’utilisez-vous à un seul endroit? Oû serait-il utile de pouvoir le transporter facilement?
  • De combien de canaux d’entrée avez-vous besoin? Avec 2 à 4 canaux, vous pouvez afficher et comparer les durées de signal des formes d’onde. Toutefois, pour déboguer un système numérique, vous aurez besoin de 8 à 16 canaux.
  • De quelles longueurs d’enregistrement avez-vous besoin? Un signal sinusoïdal stable ne nécessite qu’environ 500 points, et un oscilloscope de base stocke environ 2 000 points. Cependant, pour résoudre les anomalies de synchronisation dans un flux de données complexe, il peut être nécessaire d’utiliser une longueur d’enregistrement de 1 million de points.
  • De quels outils de navigation et d’analyse souhaitez-vous disposer? Les fonctions de zoom et de panoramique, de lecture et de pause, de marquage et de recherche simple ou avancée ne représentent qu’un simple échantillon.
  • Quelles mesures automatisées de forme d’onde utilisez-vous?
  • Voulez-vous connecter l’oscilloscope à un ordinateur? Avez-vous besoin de capacités de mise en réseau, d’impression et de partage de fichiers? Doit-il être capable d’exécuter un logiciel d’analyse tierce? Un accès Internet est-il nécessaire?

2. Application de la règle 5×

La règle 5× est une règle empirique qui permet de définir la bande passante, le temps de montée et le taux d’échantillonnage requis. Selon votre cas d’utilisation, vous aurez peut-être besoin d’autres valeurs.

  • Bande passante: la bande passante de l’oscilloscope et de la sonde doit être au moins 5 fois supérieure à la bande passante maximale du signal pour obtenir des performances supérieures ou égales à +/-2% d’erreur de mesure.
  • Temps de montée: pour le temps de montée, appliquez la formule suivante: temps de monté < 1/5 × temps de monter le plus rapide de votre signal. Plus le temps de montée est court, plus vos résultats seront précis.
  • Taux d’échantillonnage: votre fréquence d’échantillonnage doit être au moins 5 fois supérieure à la fréquence la plus élevée de votre circuit. Plus vous échantillonnez les données rapidement, moins vous perdez d’informations. Si vous souhaitez observer des signaux qui évoluent lentement sur des périodes plus longues, un faible taux d’échantillonnage suffit. Plus vous échantillonnez les données rapidement, plus votre mémoire se remplit rapidement, ce qui limite le temps de capture possible.

Filtrez les critères définis sur le site web de Distrelec ou rendez-vous directement sur RND Lab. Vous disposez désormais de quelques produits que vous pouvez comparer.

3. Prise en compte d’autres critères

Examinez de plus près les critères restants que vous avez répertoriés à l’étape 1. Essayez de les classer par ordre de priorité en tenant compte de vos options. Lisez attentivement les caractéristiques de vos produits préférés pour vous faire une idée de leurs performances globales (par exemple, si le système d’échantillonnage entre les canaux est partagé, le nombre de canaux activés réduira le taux d’échantillonnage).

N’oubliez pas de vérifier que l’oscilloscope peut être utilisé dans votre langue et assurez-vous que vous vous sentez à l’aise avec son interface utilisateur et son manuel d’utilisation.

Recommandations de produit

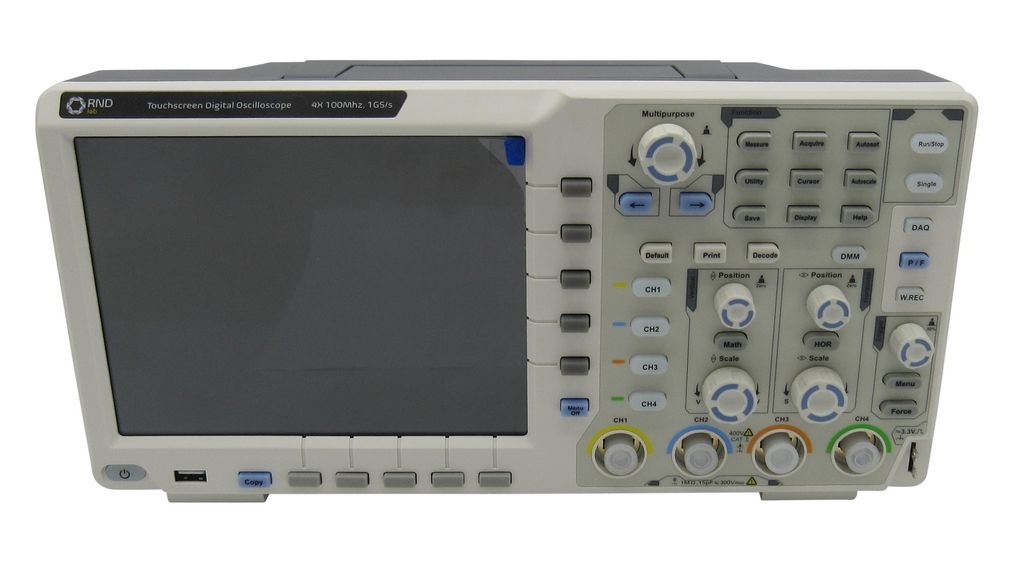

Oscilloscope à écran tactile avec option multimètre

This image has an empty alt attribute; its file name is Tektronix-TBS2074-30068202-01.jpg

PicoScope 5444D

Rohde & Schwarz RTM3K-104M
