En fullstendig kjøper- og brukerguide for å velge rett oscilloskop

Med over 500 oscilloskoper tilgjengelig i Elfa Distrelecs nettbutikk kan det være overveldende å finne det rette for ditt prosjekt. Denne artikkelen er ment å veilede deg gjennom beslutningsprosessen fra utvelging til kjøp.

Før man kjøper et oscilloskop, spesielt hvis det er første gang, lurer du kanskje på hvordan man bruker et oscilloskop for å måle frekvens og spenning, hvordan oscilloskopprober fungerer og hvordan det brukes steg for steg.

Hvis det er første gang du kjøper, anbefaler vi at du leser den nedenstående oversikten over ulike typer oscilloskop før du leser gjennom kjøpsveiledningen.

Hvis du skal bytte ut oscilloskopet ditt, eller du allerede vet hva du er ute etter, vil du kanskje hoppe til produktanbefalingene våre.

Med vår guide går vi gjennom de ulike typene oscilloskop som finnes slik at du vet hva oscilloskopet brukes til og hvilke oscilloskop som passer best for dine bruksområder.

Oversikt over ulike typer oscilloskop

Digitalt lagringsoscilloskop (DSO)

DSO er den vanligste typen oscilloskop. Det har utviklet seg fra det analoge oscilloskopet, og selv om det fortsatt ser helt likt ut, bruker det en helt annen arkitektur. Det omformer det analoge signalet til en digital bølgeform. Det er derfor kriterier som båndbredde, samplingsfrekvens og stigetid er så viktige når man skal velge oscilloskop.

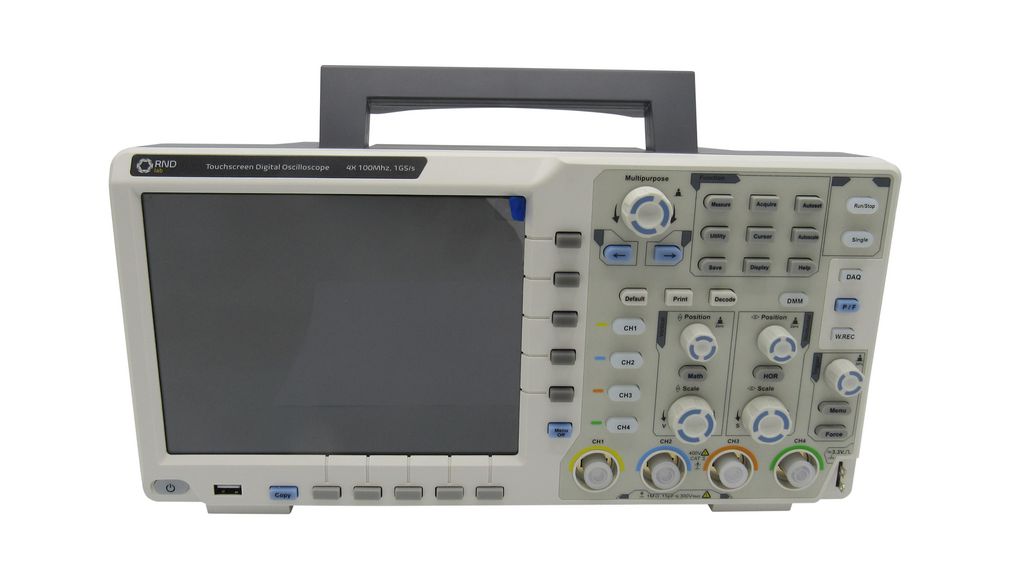

Ta en titt på de geniale egenskapene til dette oscilloskopet fra RND – med berøringsskjerm og digital lagring.

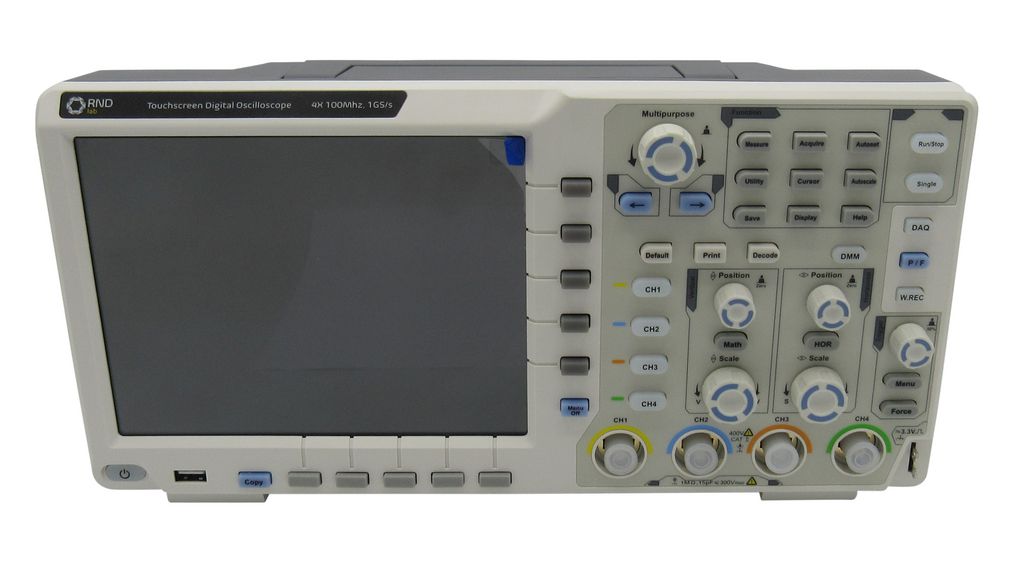

RND DSO med berøringsskjerm, egenskaper:

  • 100 MHz båndbredde, 1GS/s samplingshastighet
  • 40 m opptakslengde, 45000 wfms/s oppdateringsfrekvens for bølgeform
  • 8 tommers 800 x 600 LCD-skjerm med høy oppløsning, valgfri flerberøringsskjerm SCPI og LabVIEW støttes Multimeterfunksjon
  • Multiutløser- og bussdekodingsfunksjon
  • Integrering med flere grensesnitt – USB-vert, USB-enhet, USB-port for PictBridge, LAN, AUX og VGA

Oscilloskop med blandet signal, blandet domene (MSO/MDO)

MSO kombinerer funksjonen til DSO med logisk analysator. Det har vanligvis en kombinasjon av 2 til 4 analoge kanaler og mer enn 10 digitale kanaler. Et MDO kan vise signaler i både tids- og frekvensdomenet. Dersom du vil vise digitale bølgeformer, analoge synkroniserte bølgeformer eller dekodede serieprotokoller, trenger du et MDO. Opptil 15 kanaler brukes vanligvis ved feilsøking.

Håndholdt oscilloskop

Håndholdte oscilloskoper er nyttige ved arbeid i felten eller med tungt maskineri. Du er ikke bundet til kontorpulten, men kan ta med oscilloskopet dit maskinen befinner seg.

PC-basert oscilloskop

PC-baserte oscilloskoper kobles til en stasjonær eller bærbar datamaskin. Lagringskapasiteten begrenses bare av datamaskinens lagringsplass. Programvaren følger vanligvis med oscilloskopet, men annen programvare kan ofte også kjøres. Disse apparatene har ofte høyere ytelse enn et DSO, men visse foretrekker å justere parametrene med en knott rett ved skjermen istedenfor å skrive dem inn på en bærbar.

PC-oscilloskop for bil

Bruk et PC-oscilloskop for bil til å måle alt elektronisk inne i et kjøretøy. Ofte endres signalene for raskt til å kunne måles med et multimeter.

Analogt oscilloskop

Det analoge oscilloskopet følger prinsippet «det du ser, er det du får». Du trenger ikke bry deg om båndbredden eller samplingsfrekvensen. Om du bruker det for lyd- eller videoarbeid, vil et bra analogt oscilloskop være bedre enn et DSO i samme prisområde. Modulerte signaler vises bedre på et analogt oscilloskop, og digitale signaler kan også håndteres bra. Men så snart du arbeider med digitale signaler med høy datahastighet, opplever du begrensningene ved et analogt oscilloskop og bør vurdere et DSO.

Kjøpe oscilloskop i tre enkle trinn

Det kan være skummelt å kjøpe et oscilloskop. Vi foreslår en enkel prosedyre i tre trinn for å hjelpe deg å finne det rette for dine behov. Én: Definer bruksområdet og spesifikasjonen. To: Bruk 5×-regelen for å begrense det brede produktutvalget. Tre: Sammenlign de gjenværende produktene med kriteriene du noterte i bruksområdet og spesifikasjonen i trinn én.

1. Definere bruksområdet

Tenk på hva du ønsker å bruke oscilloskopet til, og lag en liste over alle mulige bruksområder. Tenk på hvor prosjektene dine er på vei, og om du kan ha andre bruksområder i framtiden.

Tenk på følgende kriterier:

  • Skal du bruke det på ett sted? Eller hadde det vært nyttig å enkelt kunne ta det med seg?
  • Hvor mange inngangskanaler trenger du? Med 2 til 4 kanaler kan du se og sammenligne signaltider for bølgeformer. For å feilsøke et digitalt system trenger du imidlertid 8 til 16 kanaler.
  • Hvilken registreringslengde trenger du? En stabil sinusbølge trenger bare rundt 500 punkter, og et enkelt oscilloskop lagrer rundt 2000 punkter. Men for å feilsøke tidsavvik i komplekse datasystemer kan du trenge en registreringslengde på 1 million punkter.
  • Hvilke navigasjons- og analyseverktøy ønsker du? Noen få av alle de mulige funksjonene er zooming og panorering, spill av og pause, markering, og enkle eller avanserte søkefunksjoner.
  • Hvilke automatiske bølgeformmålinger bruker du?
  • Ønsker du å kunne koble det til en datamaskin? Trenger du funksjoner for nettverk, utskrift og fildeling? Må det kunne kjøre analyseverktøy fra tredjepart? Er det behov for Internettilgang?

2. Bruke 5×-regelen

5×-regelen er en tommelfingerregel for å bestemme nødvendig båndbredde, stigetid og samplingsfrekvens. Avhengig av ditt bruksområde kan det være at du trenger andre verdier.

  • Båndbredde: Båndbredden til oscilloskopet sammen med proben bør være minst 5× høyere enn maksimal signalbåndbredde for å oppnå ytelse som er bedre eller lik ±2% målefeil.
  • Stigetid: For stigetiden følger du denne formelen: stigetid < 1/5× raskeste stigetid for signalet. Jo raskere stigetid, desto mer nøyaktig blir resultatene.
  • Samplingsfrekvens: Samplingsfrekvensen bør være minst 5× høyere enn den høyeste frekvensen i kretsen. Jo raskere du sampler, desto mindre informasjon taper du. Dersom du vil se på signaler som endres sakte over lengre tid, er det tilstrekkelig med lav samplingsfrekvens. Jo raskere du sampler, desto fortere fyller det opp minnet og begrenser tiden du kan registrere.

Filtrer på gitte kriterier på Elfa Distrelecs nettside eller gå rett til RND Lab. Du vil nå ha en håndfull produkter som du kan sammenligne.

3. Vurdere andre kriterier

Se nærmere på de gjenværende kriteriene du noterte deg i trinn én. Prøv å prioritere disse når du vurderer alternativene. Les nøye gjennom spesifikasjonen av de mest interessante produktene for å få et inntrykk av generell ytelse. (For eksempel: Dersom samplingssystemet mellom kanalene er delt, vil samplingsfrekvensen reduseres av antall kanaler som slås på.) Ikke glem å dobbeltsjekke at oscilloskopet kan betjenes på ditt språk, og pass på at du er komfortabel med grensesnittet og brukerveiledningen.
