DIN-Schienen-Netzteile von MEAN WELL

Avatar-Foto

MEAN WELL ist ein internationales Unternehmen mit Sitz in Taiwan, das 245 autorisierte Vertriebspartner in der ganzen Welt hat und in ĂŒber 80 LĂ€nder verkauft. Als einer der einzigen Hersteller weltweit ist MEAN WELL auf Standard-Netzteile spezialisiert, die 99 % seines Umsatzes ausmachen. Im MĂ€rz 2023 wurde das Unternehmen in einem Bericht von Micro Technology als drittgrösster Hersteller von Stromversorgungen weltweit eingestuft.

MEAN WELL DIN-Schienen-Netzteile umfassen fast 200 Modelle mit einer Nennleistung von 10 bis 960 W und decken einen breiten Anwendungsbereich ab. Die Netzteile werden unter anderem in der Fabrikautomation, der GebÀudeautomation, der Informationskommunikation, in Datenzentren und im Schienenverkehr eingesetzt. Nicht ohne Grund war ein MEAN WELL Schaltnetzteil letztes Jahr unter den 10 Bestsellern im Distrelec-Webshop.

Was ist eine DIN-Schiene?

Eine DIN-Schiene, auch Hutschiene oder Normschiene, ist eine standardisierte Metallschiene zur Befestigung von SteuergerÀten, Sicherungen, Klemmen in SchaltschrÀnken. Um die KompatibilitÀt mit einer Reihe von elektrischen GerÀten und Komponenten zu gewÀhrleisten, sind die Grösse und die Abmessungen der DIN-Schiene genormt.

Hutschienen sind zwischen 7,5 mm und 35 mm breit und haben eine Tiefe von 15 mm oder 7,5 mm. Sie werden fĂŒr die Befestigung von Schutzschaltern, Klemmenleisten, Stromversorgungen und anderen SteuergerĂ€ten in industriellen Umgebungen verwendet. DIN-Schienen sind in verschiedenen AusfĂŒhrungen erhĂ€ltlich.

Sie bieten viele Vorteile, darunter die modulare Installation und der einfache Austausch elektrischer Komponenten. Dadurch können Komponenten hinzugefĂŒgt, entfernt oder ausgetauscht werden, ohne dass Spezialwerkzeug oder eine umfangreiche Verkabelung erforderlich sind, was den Aufbau und die Wartung komplizierter elektrischer Systeme vereinfacht. Im Folgenden stellen wir Ihnen einige Netzteile vor.

DRS-240 und DRS-480 Netzteile

MEAN WELL hat mit den Serien DRS-240 und DRS-480 neue intelligente All-in-One-Hutschienennetzteile fĂŒr Sicherheitssysteme eingefĂŒhrt, um den grossen Anforderungen des Marktes im Jahr 2022 gerecht zu werden.

Die Netzteile sind vor allem wegen ihrer All-in-One-Funktion mit Stromversorgung, DC-USV, AkkuladegerĂ€t und StatusĂŒberwachung in EINER kompakten Einheit beliebt. Die Netzteile entsprechen den Sicherheitsvorschriften fĂŒr den Einsatz von Brandmeldeanlagen und verfĂŒgen ĂŒber einen breiten Universaleingang von 90-305 VAC und einen Akku-Verpolungsschutz. Des Weiteren zeichnen sie sich durch einen automatischen LastprioritĂ€ts-Stromausgleich aus, bei dem der Akku mit ĂŒberschĂŒssigem Strom geladen wird.

DarĂŒber hinaus verfĂŒgt das GerĂ€t ĂŒber eine integrierte MODBus-Schnittstelle, und die Ladeparameter sind ĂŒber MODBus oder ĂŒber das SBP-001 ProgrammiergerĂ€t einstellbar. Die 2- oder 3- stufige Ladecharakteristik kann ĂŒber den DIP Schalter eingestellt werden und der Ladestrom von 20 bis 100 % ist am Potentiometer einstellbar.

Dank der Vielseitigkeit der Ladeparameter eignen sich die DRS-240/480 Netzteile fĂŒr viele Blei- und Lithiumakkus, die eine wichtige Rolle bei der Energiewende spielen. Dank all dieser Schnittstellen gehören die DRS-240/480 Netzteile zu den funktionsreichsten DIN-Schienen-Netzteile fĂŒr Sicherheits- und Brandschutzsysteme. Die DRS-240/480 NetzgerĂ€te eignen sich ideal fĂŒr Sicherheits- und Brandschutzsysteme, Notbeleuchtungen, Alarmsysteme, zentrale Überwachungssysteme und Zugangskontrollsysteme.

Merkmale:

  • All-in-one function (DC power supply, battery charging, DC-UPS and communication protocols)
  • Universal input 90~305Vac with PFC function (277Vac available)
  • Signal and alarm design meet UL2524/EN54-4/GB17945 requirements
  • Form C relays contacts is used to meet the safety regulation requirements
  • Auto priority function. Supply the load when the AC power grid is abnormal (The battery will be charged with the rest of the surplus energy
  • AC Fail, DC OK, battery low warning, charger fail
  • Built-in MODBus protocol, optional CANBus protocol
  • Complete protections: Output short circuit, OLP, OVP, OTP(Auto derating), battery cut off, reverse polarity protection
  • Charging curve can be set with programmer: SBP-001
  • 20~100% charging current adjustable by VR
  • 2 stage or 3 stage selectable via DIP S.W
  • -30~+70°C wide operating temperature
  • Can be installed on DIN rail TS-35/7.5 or TS~35/15
  • 3 years warranty
  • Dimensions (WxHxD):

DRS-240: 85,5 x 125,2 x 129,2 mm

DRS-480: 110 x 125,2 x 150 mm

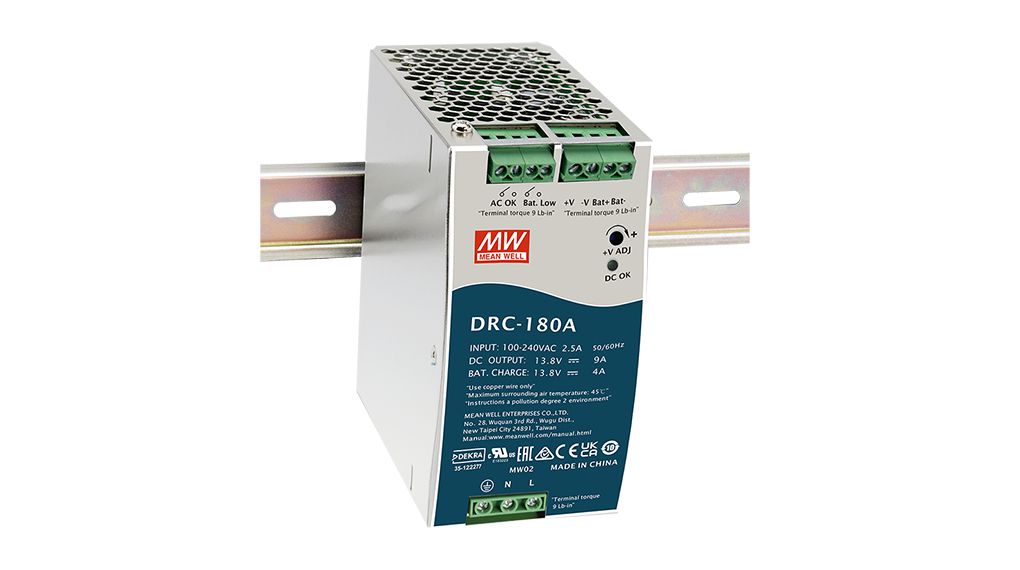

DRC-180-Netzteile

MEAN WELL hat letztes Jahr auch die 180-W-Netzteile der DRC-180-Serie eingefĂŒhrt. Sie erweitert die Netzteile der Serien DRC-40/60/100, die seit vielen Jahren in den Bereichen Sicherheitssteuerung, Brandschutz, Informationskommunikation, Automatisierungssteuerung und anderen Bereichen verwendet werden, um Netzteile mit höheren Wattanforderungen.

Merkmale:

  • Universal input 90~264VAC with built-in PFC
  • Fanless design, free air convection cooling
  • -20~+70°C wide operating temperature
  • AC OK and battery low voltage alarm (RELAY)
  • Suitable for DIN rail mounting on TS-35/7.5 or TS-35/15
  • Operation altitude up to 500m
  • UL/CUL/DEKRA/RCM/EAC/CB/CE/UKCA safety approvals
  • Size (WxHxD) = 63×125.2x115mm
  • 3 years warranty

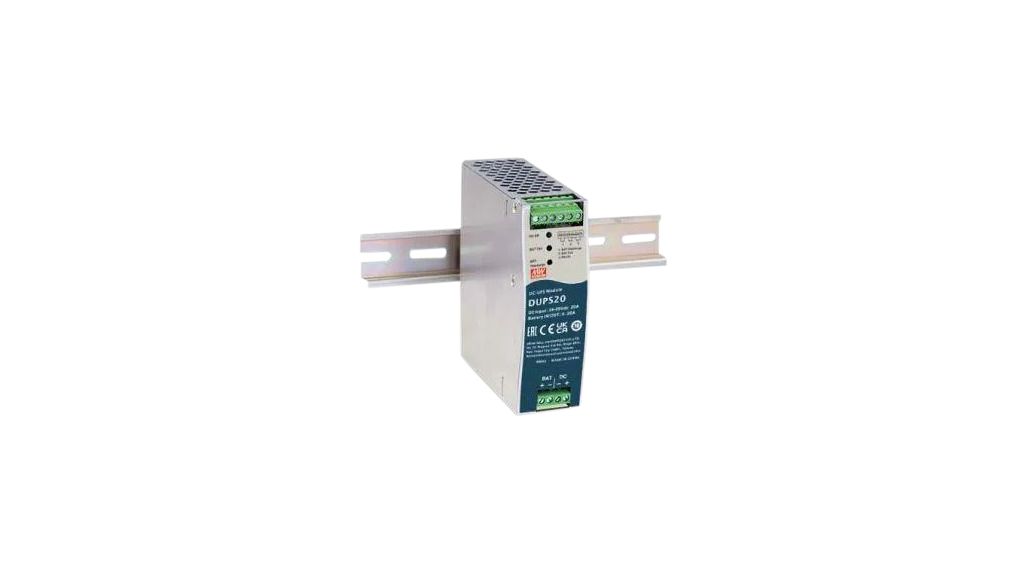

DUPS20/40-USV-Modul

Die DUPS20/40-Serie wurde auf den Markt gebracht, um eine kosteneffektivere Gleichstrom-Backup-Lösung als das DR-UPS40-Modell zu bieten, das seit 15 Jahren erhĂ€ltlich ist. Das DC-USV-Modul der neueren Generation wird in Verbindung mit einem Netzteil und einem externen Akku verwendet, um die Backup-Funktion zu erreichen. Die Hauptaufgabe des DUPS20/40 ist die Überwachung der DC-Ausgangsspannung und das Laden des Akkus, um den kontinuierlichen Betrieb des gesamten Systems zu gewĂ€hrleisten. Bei einer Unterbrechung der Stromzufuhr verbindet sich die Last schnell mit dem Akkupack, um Daten- oder finanzielle Verluste zu vermeiden.

Merkmale:

  • High reliability uninterruptible DC-UPS power supply diagnosis
  • Easy installation with parallel connection to DC Bus
  • Suitable for 24V system
  • 2A battery charging current
  • Remote monitoring for DC Bus voltage and battery status
  • Protections: Short circuit/Battery reverse polarity protection/Battery over-discharge low voltage disconnect
  • A wide working temperature range of -30~+70°C
  • EAC/UKCA/CE safety approvals
  • 3 years warranty

Überlegungen und Anwendungen

Weitere Informationen darĂŒber, was bei der Auswahl des richtigen DIN-Schienen-Netzteils fĂŒr Ihre Anwendung zu beachten ist, und fĂŒr welche Arten von Anwendungen ein MEAN WELL DIN-Schienen-Netzteil perfekt geeignet ist, finden Sie in dem folgenden Video:


https://www.youtube.com/watch?v=T445BPCXvE0&list=TLGG5gTe56cYuh8xMjA1MjAyMw&t=3s
