10 considérations pour sélectionner le bon boroscope

Combinant l’utilisation de sondes, d’éclairages, de caméras et de capteurs pour effectuer des examens peu invasifs, les caméras d’inspection sont idéales pour différents types de tests dans des endroits autrement inaccessibles. Avec des qualités uniques telles qu’un câblage flexible, des boîtiers légers et des caméras haute définition, elles ont révolutionné le domaine médical.

Ces propriétés peuvent également être appliquées à la maintenance, à la réparation et aux opérations (maintenance, repair and operations, MRO) dans l’industrie, où l’utilisation de caméras d’inspection est très répandue. -Le démantèlement de machines complexes étant souvent long et coûteux, toute technologie qui minimise les perturbations est nécessaire pour résoudre et prévenir les problèmes.

Types de caméras d’inspection

Bien que toutes les caméras d’inspection visuelle à distance fonctionnent selon le même principe, elles se présentent sous de nombreuses formes différentes. Utilisées universellement par les électriciens, les ingénieurs, les experts en sécurité, les mécaniciens et les apprentis pendant la formation, les caméras d’inspection offrent des solutions polyvalentes pour une maintenance ciblée et rentable. Conçues dans le but commun de prendre des images dans des endroits difficiles d’accès, certaines sont mieux adaptées que d’autres à des applications industrielles:

• Les fibroscopes sont minces, fragiles et susceptibles d’être endommagés en cas de mauvaise utilisation. Avec une capacité d’articulation limitée à un maximum de 90°, ils ne conviennent pas à toutes les applications. Comme les fibroscopes capturent et projettent des images indirectement, la qualité de l’image peut être réduite, contrairement à d’autres caméras d’inspection capables de capturer des images numériques.
• Les endoscopes sont généralement utilisés dans un contexte médical en raison de leur flexibilité et de leur finesse. Sur la base du même principe que les autres caméras d’inspection, les endoscopes pourraient, en théorie, être utilisés dans l’industrie. Mais en pratique, ce ne serait pas l’option la plus efficace ou la plus rentable, l’articulation est limitée à 90°, et ils ont des variateurs qui sont utilisés pour s’adapter au corps humain.
• Les boroscopes sont disponibles dans un certain nombre de variantes différentes qui peuvent être choisies en fonction de vos besoins. Il existe des boroscopes rigides, flexibles et vidéo, et avec différentes options de longueur, d’agrandissement et de taille. Ces appareils polyvalents peuvent offrir la meilleure option pour vos besoins.

10 considérations pour sélectionner le bon boroscope

1. Diamètre et longueur de câble

Les câbles de boroscope sont disponibles dans une variété de longueurs et de diamètres, ce qui peut compliquer le choix d’un câble de taille appropriée. Ce choix est limité par les ouvertures des composants, les conduits et les fentes des machines inspectées. L’achat d’une caméra d’inspection pouvant accueillir plusieurs tailles de câbles peut être avantageux car les ingénieurs peuvent éviter d’avoir à utiliser plusieurs boroscopes de largeurs variables et des coûts de réaménagement potentiels.

2. Boroscopes rigides ou flexibles

• Les boroscopes rigides ont généralement des diamètres plus petits qui permettent l’inspection de composants et d’espaces très petits. De conception simple, composés de matériaux et de petites lentilles économiques, les boroscopes rigides sont faciles à utiliser et offrent des images haute définition de petites pièces et de conduits droits. Cependant, en raison de leur manque de mouvement et avec une vision limitée à une ligne droite, ils ne sont pas idéaux pour les applications nécessitant l’inspection de cavités internes irrégulières.

Les boroscopes flexibles permettent à la caméra d’inspection d’être déplacée dans différentes directions et à différents angles. Parfait pour les tuyaux, conduits et fentes incurvés, la grande mobilité offerte avec les boroscopes flexibles leur permet de surmonter les limitations d’espace et les angles raides. Capables de couvrir des zones petites et grandes, ils peuvent effectuer des inspections dans une variété d’environnements avec profondeur et précision.

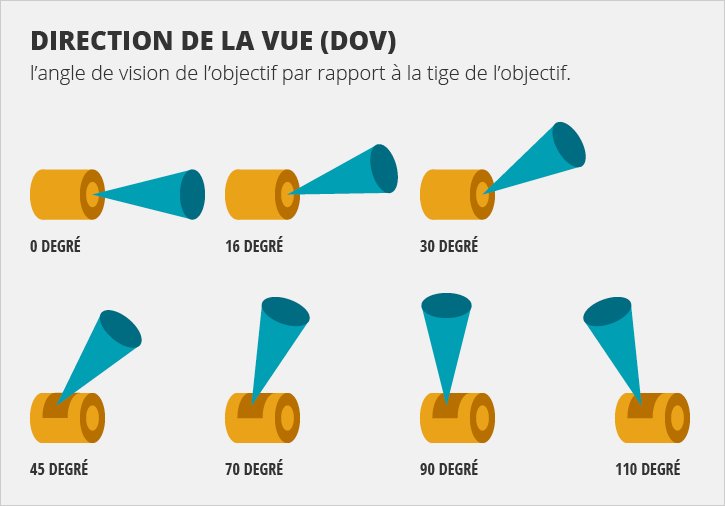

3. Direction de la vue

La direction de la vue (direction of view, DOV) décrit la vue d’un appareil depuis l’axe longitudinal à travers la sonde de l’objectif. Spécifiée en degrés, elle peut être fixe ou variable, et potentiellement adaptée à l’aide d’un adaptateur d’embout interchangeable.

• Angle de vision de 0° – droit
• Angle de vision de 45° – oblique
• Angle de vision de 90° – côté
• Angle de vision de 110° – rétrograde

Les boroscopes avec des angles de vision de 90° sont parfaits pour inspecter en détail les tuyaux et les espaces étroits. Cependant, d’autres applications peuvent nécessiter des boroscopes avec des angles de vision plus larges pour des vérifications plus complètes.

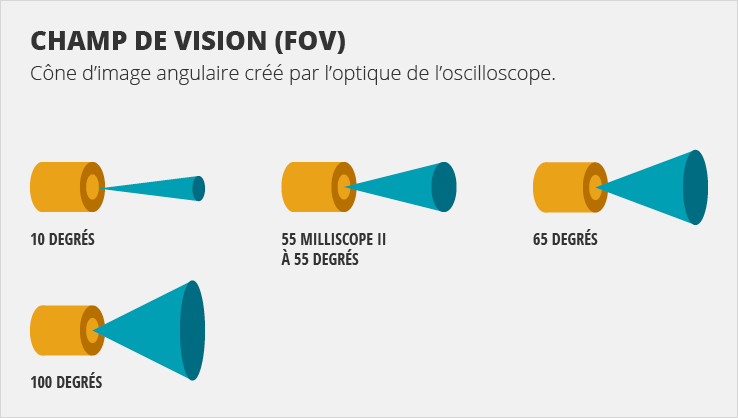

4. Champ de visionLe champ de vision (field of view, FOV) est le cône de vision qui s’étend à partir de la pointe de l’objectif. À mesure que le champ de vision s’élargit, une plus grande surface peut être vue. Cependant, avec un champ de vision plus large, les détails diminuent généralement, devenant moins capables d’agrandissement. À mesure que la distance de l’objet inspecté par rapport à l’objectif augmente, l’angle de champ de vision doit diminuer, améliorant le grossissement et la qualité de l’image.

Alors que certaines inspections peuvent nécessiter un champ de vision plus large ou plus étroit, la norme pour la plupart des exigences MRO est d’environ 55°.

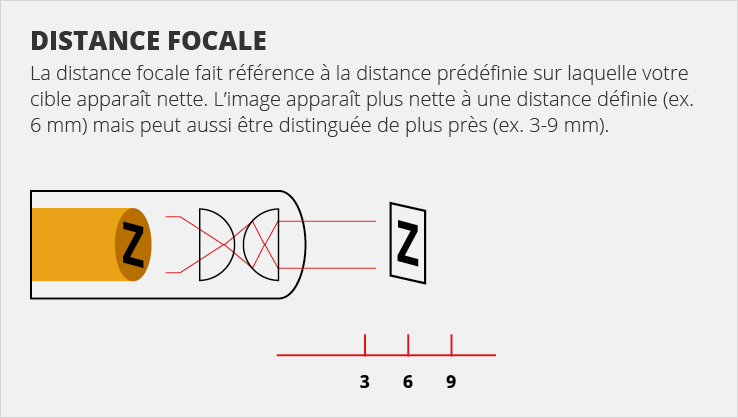

5. Profondeur de champLa profondeur de champ (depth of field, DOF) décrit la distance entre la pointe de la sonde et l’objet le plus éloigné qui apparaît clairement focalisé (maximum). La DOF est exprimée par une distance minimale et maximale, où l’image apparaîtra floue si la pointe est plus proche que la valeur minimale. La machine testée dictera la DOF appropriée de sorte qu’une caméra appropriée puisse être choisie en fonction de la profondeur des composants contrôlés.

6. Facteurs environnementauxUtilisées dans des zones généralement inaccessibles, les caméras d’inspection doivent être choisies en fonction de l’environnement de test prévu. Cela inclut des facteurs tels que l’éclairage ambiant et les vibrations. Pour la plomberie, les caméras devront être étanches tandis que celles utilisées dans les applications d’ingénierie devront peut-être résister à l’exposition aux produits chimiques.

7. Mémoire et stockage pour photos et vidéosParfois, il peut être nécessaire d’enregistrer des images et des vidéos à partir d’une inspection visuelle. Si tel est le cas, l’achat d’un boroscope avec une carte mémoire SD amovible pour télécharger facilement ces images sera utile. Des boroscopes plus avancés peuvent également être capables d’exécuter des logiciels d’analyse supplémentaires. Cette possibilité en augmente les coûts, il convient donc de se demander si elle est essentielle ou non.

8. Illumination

Les caméras d’inspection nécessitent une source de lumière pour éclairer les canalisations ou la cavité examinée. Le choix de la source lumineuse dépend de l’utilisation envisagée. Les boroscopes peu coûteux utilisent souvent des ampoules, ce qui peut provoquer des problèmes de chauffage et de contamination (un éclairage à fibre optique ou un éclairage LED peuvent être préférable pour les applications sensibles).

9. Disponibilité des accessoires

Étant donné que les appareils d’inspection par caméra peuvent être assez coûteux, il peut être utile d’améliorer votre appareil afin qu’il puisse être utilisé pour un plus grand nombre d’emplois. Ceci peut être réalisé en utilisant des accessoires compatibles tels que:

• Conduits de caméra plus longs
• Perches d’extension
• Aimants
• Crochets
• Miroirs

L’utilisation de ces accessoires peut maximiser l’efficacité en allongeant l’appareil, en récupérant des objets métalliques et en pouvant observer les coins. Bien qu’ils soient disponibles à l’achat séparément, il est conseillé d’acheter une unité complète avec les accessoires appropriés, car les produits peuvent varier en qualité et en conception. Des accessoires inefficaces entraveront les performances lorsqu’un aimant est faible, qu’un crochet est trop petit ou que les accessoires sont mal ajustés.

10. Facilité d’utilisation

Les caméras d’inspection doivent être bien conçues, confortables à utiliser et de conception ergonomique afin qu’elles puissent être utilisées d’une main tandis que l’autre est libre de guider et de contrôler efficacement la sonde. Les commandes doivent également être à portée des doigts et du pouce. De cette façon, vous n’aurez pas à lâcher l’appareil photo pour prendre une photo, ce qui pourrait la faire bouger et affecter l’image prise.

Capable d’une application diversifiée et d’une utilisation généralisée, la variété des caméras d’inspection disponibles sur le marché est vaste. L’augmentation des fonctionnalités entraîne une augmentation du prix et il est donc essentiel de considérer les exigences d’examen et les implications financières. Les boroscopes sont essentiels pour la maintenance, la réparation et les opérations dans l’industrie, permettant des contrôles et des examens sans avoir à démonter les machines et à subir des temps d’arrêt coûteux.

L’avenir des caméras d’inspection

La technologie des caméras s’améliore continuellement, introduisant des améliorations telles que les connecteurs de lumière rotatifs, les boroscopes à prisme pivotant et les boroscopes panoramiques. Au fur et à mesure des progrès de l’intelligence artificielle, de la technologie vidéo et de l’éclairage, les boroscopes sont modifiés pour s’adapter à ces changements.

Actuellement utilisée pour l’observation passive, la technologie des boroscopes se développe en vue de gérer les besoins MRO de manière plus proactive. Les progrès comprennent des boroscopes à canal de travail avec des accessoires qui fonctionnent sur les composants tout en les inspectant et des vidéoscopes UV qui passent de la lumière blanche à la lumière UV lors des inspections de ressuage.

À mesure que la demande pour des performances accrues et une production plus rapide augmente, l’utilisation de caméras d’inspection ne fera que se répandre. Les boroscopes sont des outils MRO indispensables avec une vision industrielle qui dépasse de plus en plus les capacités des humains. Choisir le bon boroscope n’a jamais été aussi facile, à condition d’avoir une bonne compréhension des besoins et des limites de l’inspection prévue.
