10 considerazioni da fare nella scelta del boroscopio ideale

Nell’uso combinato di sonde, illuminazione, telecamere e sensori per indagini minimamente invasive, le telecamere di ispezione si dimostrano ideali per diversi tipi di esame in posti altrimenti inaccessibili. Con qualità uniche come cavi flessibili, custodie leggere e telecamere ad alta risoluzione, hanno rivoluzionato il campo medico.

Queste proprietà si sono rivelate altrettanto utili nelle operazioni di manutenzione e riparazione (MRO) e hanno permesso un’ampia diffusione delle telecamere di ispezione in campo industriale: smontare macchinari complessi è spesso dispendioso in termini di tempo e denaro e qualsiasi tecnologia che permette di ridurre al minimo le interruzioni è preziosa per risolvere e prevenire problemi.

Tipi di telecamere di ispezione

Sebbene si basino tutte sullo stesso principio di funzionamento, le telecamere di ispezione visiva remota sono disponibili in diverse forme. Utilizzate universalmente da elettricisti, ingegneri, esperti di sicurezza, meccanici e apprendisti durante la formazione, le telecamere di ispezione offrono soluzioni versatili per una manutenzione mirata ed economica. Sebbene costruiti tutti con lo scopo di acquisire immagini in posti difficili da raggiungere, alcuni di questi dispositivi si rivelano più adatti di altri per applicazioni industriali specifiche:

• I fibroscopi sono sottili, fragili e soggetti a danneggiarsi se utilizzati in modo errato. Con una capacità di articolazione limitata a un massimo di 90°, non sono adatti a qualsiasi tipo di impiego. I fibroscopi acquisiscono e proiettano le immagini indirettamente e pertanto la qualità dell’immagine può essere ridotta, a differenza di altre telecamere di ispezione in grado di acquisire immagini digitali.
• Gli endoscopi vengono generalmente impiegati in campo medico per la loro flessibilità e sottigliezza. Basati sullo stesso principio delle altre telecamere di ispezione, teoricamente gli endoscopi potrebbero essere utilizzati anche in campo industriale. Tuttavia, il loro impiego in questi ambiti potrebbe non rivelarsi efficace o economico, a causa del loro limite di articolazione di 90° e dell’illuminazione con dimmer utilizzata in modo specifico per il corpo umano.
• I boroscopi sono disponibili in diverse varianti che possono essere scelte in base alle esigenze di ispezione. Grazie alla possibilità di scelta tra boroscopi rigidi, flessibili e con video e alle diverse opzioni di lunghezza, ingrandimento e dimensioni, questi dispositivi versatili possono rivelarsi ottimali per impieghi specifici.

10 considerazioni da fare nella scelta del boroscopio ideale

1. Diametro e lunghezza del cavo

I cavi boroscopici sono disponibili in varie lunghezze e diametri, il che può rendere complicata la scelta delle dimensioni adeguate, vincolate alle aperture dei componenti, ai tubi e alle prese d’aria dei macchinari da ispezionare. L’acquisto di una telecamera di ispezione in grado di ospitare cavi di diverse dimensioni può rivelarsi vantaggioso, poiché può permettere ai tecnici di evitare di dotarsi di più boroscopi di diversa larghezza e di dover far fronte ai potenziali costi di riequipaggiamento.br />

2. Boroscopi rigidi o flessibili

• I boroscopi rigidi hanno generalmente diametri più piccoli che consentono l’ispezione di componenti e spazi molto piccoli. Con un design semplice, materiali e piccole lenti economiche, i boroscopi rigidi sono facili da usare e offrono immagini ad alta risoluzione di piccole parti e tubi diritti. Tuttavia, a causa della loro mancanza di movimento e della visione limitata a una linea retta, non sono adatti in situazioni che richiedono l’ispezione di cavità interne irregolari.

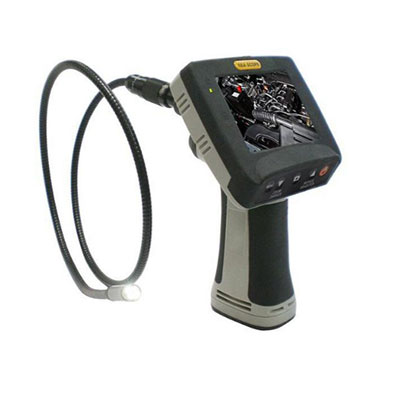

• I boroscopi flessibili consentono di muovere la telecamera di ispezione in diverse direzioni e con diverse angolazioni. Perfetti per tubi curvi, condotti e prese d’aria, l’elevata mobilità offerta dai boroscopi flessibili li rende adatti a spazi angusti e angoli stretti. Capaci di coprire aree di grandi e piccole dimensioni, permettono di eseguire ispezioni in diversi ambienti, in profondità e con precisione.

3. Direzione di osservazione

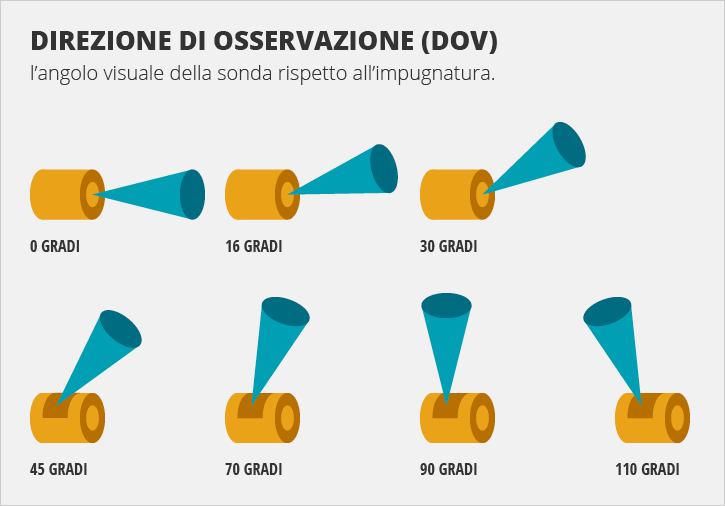

La direzione di osservazione (Direction of View, DOV) indica la vista di un dispositivo dall’asse longitudinale attraverso il tubo dell’oscilloscopio. La direzione di osservazione, misurata in gradi, può essere fissa o variabile e può essere potenzialmente adattata a varie necessità utilizzando un adattatore per punte ottiche intercambiabili.

• Angolo visuale di 0°: vista frontale
• Angolo visuale di 45°: vista obliqua
• Angolo visuale di 90°: vista laterale
• Angolo visuale di 110°: all’indietro

I boroscopi con angoli visuale di 90° sono ideali per l’ispezione di tubazioni e spazi ristretti con grande dettaglio. Tuttavia, in altre situazioni d’uso potrebbero essere necessari boroscopi con angoli visuale più ampi per controlli più completi.

4. Campo visivo

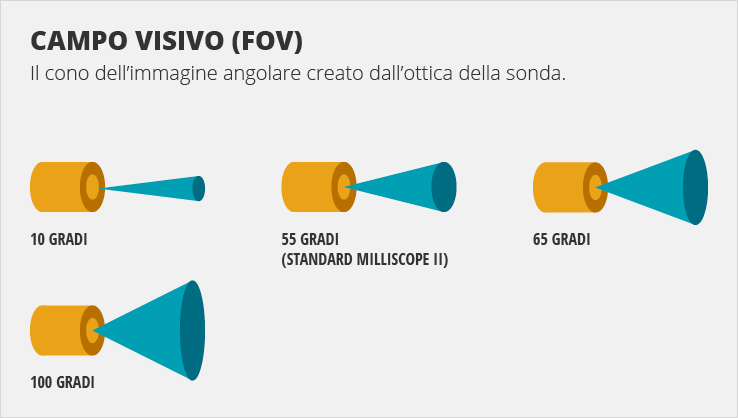

Il campo visivo (Field of View, FOV) è il cono di visione che si estende dalla punta ottica dell’obiettivo. Man mano che il campo visivo si allarga, è possibile vedere una maggiore superficie. Tuttavia, con un campo visivo più ampio, i dettagli generalmente si riducono, con meno possibilità di ingrandimento. Con l’aumentare della distanza dell’oggetto ispezionato dalla sonda, l’angolo del campo visivo diminuisce, migliorando l’ingrandimento e la qualità dell’immagine.

Sebbene alcune ispezioni possano richiedere un campo visivo più ampio o più stretto, lo standard per la maggior parte dei requisiti per le operazioni di manutenzione e riparazione è di circa 55°.

5. Profondità di campo

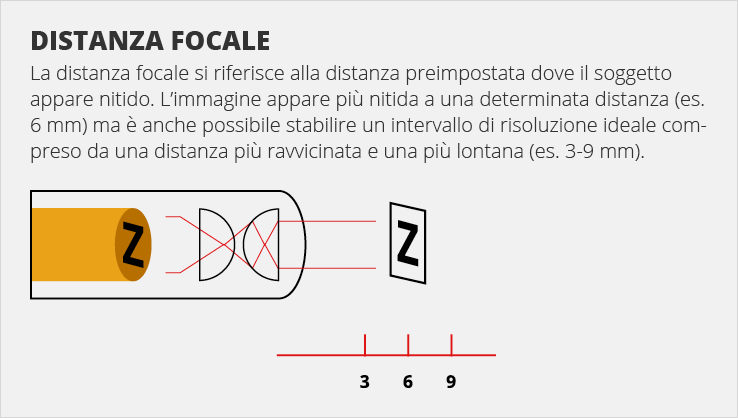

La profondità di campo (Depth of Field, DOF) descrive la distanza dalla punta ottica del tubo all’oggetto più lontano che appare chiaramente a fuoco (massimo). Il DOF è espresso da una distanza minima e massima, in cui l’immagine apparirà sfocata se la punta ottica è più vicina del valore minimo. Il DOF appropriato dipenderà dalle macchine da ispezionare, in base alle quali sarà possibile scegliere una telecamera adatta a seconda della profondità dei componenti da controllare.

6. Fattori ambientali

Utilizzate di solito in aree inaccessibili, le telecamere di ispezione vanno scelte in relazione all’ambiente di ispezione previsto. Vanno quindi considerati fattori come l’illuminazione ambientale e le vibrazioni. Per gli impianti idraulici le telecamere dovranno essere impermeabili, mentre per applicazioni ingegneristiche potrebbero essere necessarie telecamere resistenti all’esposizione a sostanze chimiche.

7. Memoria e capacità di archiviazione per foto e videoA volte può essere necessario registrare immagini e video di un’ispezione visiva. In tal caso, la scelta potrebbe ricadere su un boroscopio con scheda di memoria SD rimovibile, per scaricare facilmente le immagini. Boroscopi più avanzati possono anche essere in grado di eseguire software analitici aggiuntivi. Questa capacità si traduce in costi più elevati, pertanto è preferibile considerarne l’effettiva necessità.

8. Illuminazione

Le telecamere di ispezione hanno bisogno di una fonte luminosa per illuminare le tubazioni o la cavità da ispezionare. La scelta della sorgente luminosa dipende dall’impiego previsto. I boroscopi economici spesso utilizzano lampadine, che possono causare problemi di riscaldamento e contaminazione: l’illuminazione a fibre ottiche o l’illuminazione a LED potrebbe essere preferibile per applicazioni sensibili.

9. Disponibilità degli accessori

I dispositivi per telecamere di ispezione possono risultare piuttosto costosi. Pertanto, può essere utile potenziare il proprio dispositivo in modo da poterlo utilizzare per un numero maggiore di applicazioni. Ciò è possibile scegliendo accessori compatibili come:

• Tubi telecamera più lunghi
• Estensori
• Magneti
• Ganci
• Specchi

L’uso di questi accessori può aumentare al massimo l’efficienza, poiché permettono di aumentare la capacità di estensione del dispositivo, recuperare oggetti metallici e guardare dietro gli angoli. Sebbene disponibili per l’acquisto separatamente, è consigliabile acquistare un’unità che abbia già questi accessori in dotazione, poiché i prodotti possono variare in termini di qualità e design. Accessori inefficaci, come magneti poco potenti, ganci troppo piccoli o accessori che non possono essere montati in modo adeguato, possono rappresentare un problema.

10. Facilità d’uso

Le telecamere d’ispezione devono essere ben progettate, comode da usare ed ergonomiche, in modo da poter essere azionate con una mano mentre l’altra è libera di guidare e controllare efficacemente il tubo. Inoltre, i comandi dovrebbero essere facilmente raggiungibili dalle dita e dal pollice. In questo modo sarà possibile tenere la mano ben salda sulla telecamera per scattare una foto, senza farla muovere e rischiare di compromettere la qualità dell’immagine scattata.

L’ampia varietà di telecamere di ispezione disponibile sul mercato ne permette l’impiego in diverse applicazioni e un uso diffuso. Maggiore è il numero di funzionalità in dotazione, più elevato sarà il prezzo della telecamera. Pertanto, è essenziale valutare attentamente le esigenze di ispezione rispetto ai costi. I boroscopi sono strumenti preziosi per la manutenzione, la riparazione e le operazioni industriali, poiché consentono controlli e indagini senza la necessità di smontare i macchinari, evitando costosi tempi di fermo.

Il futuro delle telecamere di ispezione

Con l’introduzione sul mercato di connettori di luci rotanti, boroscopi a prismi orientabili e boroscopi panoramici, la tecnologia delle telecamere è in costante miglioramento. Modifiche migliorative vengono continuamente apportate ai boroscopi per adattarli ai più recenti sviluppi dell’intelligenza artificiale, della tecnologia video e dell’illuminazione.

Attualmente utilizzata per l’osservazione passiva, la tecnologia dei boroscopi si sta sviluppando per soddisfare le esigenze di MRO in modo più proattivo. I progressi includono boroscopi con canale operativo, con accessori per componenti utili durante l’ispezione, e videoscopi UV, che passano dalla luce bianca alla luce UV per ispezioni con colorante penetrante.

Con l’aumentare della esigenze di prestazioni più elevate e di tempi di produzione ridotti, l’uso delle telecamere di ispezione diventerà sempre più diffuso. I boroscopi sono strumenti MRO indispensabili che permettono una visione artificiale che supera sempre di più le capacità umane. La scelta del boroscopio ideale non è facile, a meno che non si abbia una buona conoscenza delle necessità e dei limiti dell’ispezione prevista.
