10 rzeczy, które trzeba rozważyć przy wyborze właściwego boroskopu

Kamery inspekcyjne, łączące w sobie sondy, oświetlenie, czujniki, umożliwiające przeprowadzanie minimalnie inwazyjnych badań, doskonale nadają się do różnego rodzaju testów w miejscach niedostępnych przy użyciu innych metod. Ze względu na swoje wyjątkowe właściwości, takie jak elastyczne przewody, lekkie obudowy oraz kamery o wysokiej rozdzielczości, urządzenia te zrewolucjonizowały branżę medyczną.

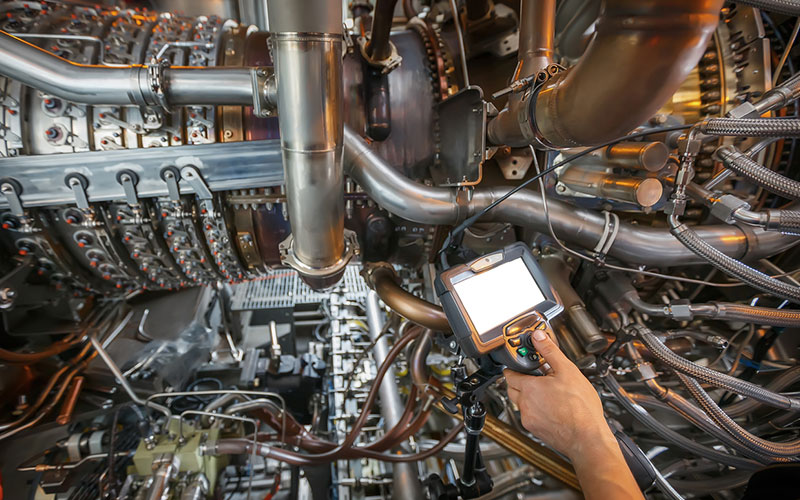

Ich praktyczne cechy znajdują zastosowanie również w dziedzinie prac konserwacyjnych, naprawczych i operacyjnych (MRO), gdzie kamery inspekcyjne cieszą się dużą popularnością. Często demontaż złożonych maszyn to czasochłonne i kosztowne zadanie, dlatego technologia pozwalająca zredukować zakłócenia jest nieoceniona, jeśli chodzi o rozwiązywanie problemów i zapobieganie ich występowaniu.

Rodzaje kamer inspekcyjnych

Chociaż wszystkie kamery do zdalnej kontroli wizyjnej działają na tej samej zasadzie, występują one w wielu różnych wariantach. Powszechnie stosowane przez elektryków, inżynierów, ekspertów ds. bezpieczeństwa, mechaników i studentów, kamery inspekcyjne są wszechstronnym rozwiązaniem do ekonomicznej konserwacji. Wszystkie urządzenia stworzone są z myślą o robieniu zdjęć w trudno dostępnych miejscach, niektóre z nich są jednak lepiej przystosowane do zastosowań przemysłowych niż inne:

• Fiberoskopy są cienkie, delikatne i podatne na uszkodzenia, gdy są używane nieprawidłowo. Ze względu na możliwość obrotu ograniczoną do maksymalnie 90°, nie nadają się do wszystkich zastosowań. Ponieważ przechwytują i wyświetlają obrazy w sposób pośredni, jakość obrazu może być niższa w porównaniu do innych kamer inspekcyjnych, które są w stanie rejestrować obraz cyfrowy.
• Endoskopy stosowane są głównie w medycynie ze względu na swoją elastyczność i cienką budowę. Choć bazują na tej samej konstrukcji co inne kamery inspekcyjne i teoretycznie mogłyby być stosowane również w przemyśle, to w praktyce nie byłyby najskuteczniejsze. Ich przeguby są ograniczone do 90°, a wykorzystywane w nich przyciemnione światła dostosowane są do ludzkiego ciała.
• Boroskopy Boroskopy są dostępne w wielu różnych wariantach, które można dobrać odpowiednio do potrzeb inspekcji. Do wyboru są boroskopy sztywne, elastyczne i wideo, a także różne długości, powiększenia i rozmiary, dzięki czemu z łatwością można dobrać odpowiednie urządzenie dla danego zastosowania.

10 rzeczy, które trzeba rozważyć przy wyborze właściwego boroskopu

1. Średnica i długość kabla

Kable boroskopowe są dostępne w różnych długościach i średnicach, co może utrudniać wybór odpowiedniego rozmiaru. Wybór ten jest ograniczony przez otwory na elementy, rury i odpowietrzniki w sprawdzanych maszynach. Warto zainwestować w kamerę inspekcyjną, która jest kompatybilna z kilkoma rodzajami kabli. W ten sposób można uniknąć konieczności stosowania wielu boroskopów oraz potencjalnych kosztów związanych z przebudową wyposażenia.

2. Boroskopy sztywne i elastyczne

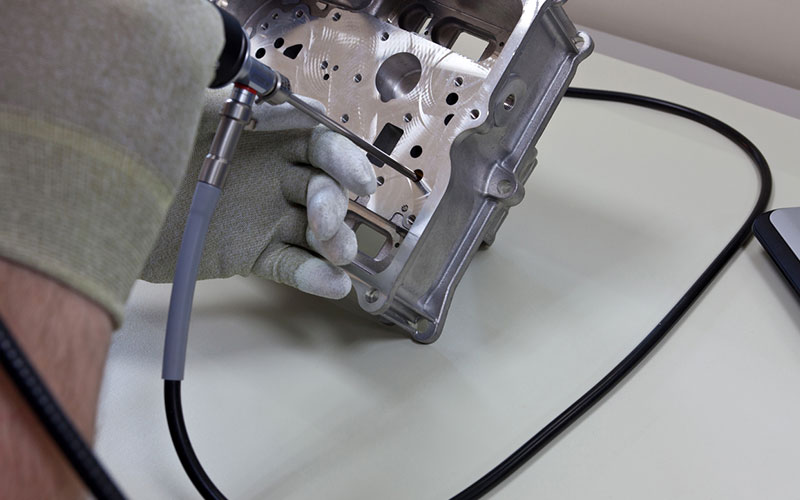

• Boroskopy sztywne zwykle mają mniejszą średnicę, co umożliwia inspekcję bardzo małych części oraz przestrzeni. Dzięki prostej konstrukcji, ekonomicznym materiałom oraz niewielkim, niedrogim obiektywom boroskopy sztywne są łatwe w użyciu i zapewniają wysoką rozdzielczość zdjęć małych części oraz prostych rur. Jednak ze względu na brak możliwości ruchu oraz pole widzenia ograniczone do linii prostej pole widzenia nie sprawdzają się w zastosowaniach wymagających inspekcji wnęk wewnętrznych o nieregularnych kształtach.

Boroskopy elastyczne umożliwiają poruszanie kamerą inspekcyjną w różnych kierunkach oraz pod różnym kątem. To idealne rozwiązanie do zakrzywionych rur, kanałów i otworów wentylacyjnych. Dzięki wysokiej mobilności boroskopy elastyczne są doskonałą opcją w przypadku ciasnych przestrzeni i ostrych zakrętów oraz umożliwiają przeprowadzenie dogłębnej i precyzyjnej inspekcji w różnych miejscach.

3. Kierunek widzenia

Kierunek widzenia (DOV = -ang. depth of view) określa pole widzenia urządzenia wzdłuż osi podłużnej. Podawany w stopniach, może być stały lub zmienny, a także regulowany za pomocą wymiennego adaptera.

• Kąt widzenia 0° – na wprost
• Kąt widzenia 45° – ukośnie
• Kąt widzenia 90° – w bok
• Kąt widzenia 110° – wstecz

Boroskopy o kącie widzenia 90° są doskonałym rozwiązaniem do szczegółowej inspekcji rur i wąskich przestrzeni. Jednak inne zastosowania mogą wymagać boroskopów o szerszym kącie widzenia w celu przeprowadzenia bardziej kompleksowej kontroli.

4. Pole widzenia

Pole widzenia (FOV – ang. field of wiew) ma kształt stożka rozciągającego się od końcówki obiektywu. W miarę rozszerzania się pola widzenia widoczna staje się większość powierzchni. Jednak, wraz z poszerzaniem pola widzenia, zmniejsza się ilość widocznych szczegółów, a tym samym zdolność do powiększenia obrazu. W miarę zwiększania odległości między obiektem a przyrządem FOV powinno zmaleć, zwiększając powiększenie oraz jakość obrazu.

Niektóre rodzaje inspekcji mogą wymagać szerszego lub węższego pola widzenia, jednak standardem w przypadku zastosowań w utrzymaniu ruchu jest kąt około 55°.

5. Głębia ostrości

Głębia ostrości (DOF – ang. depth of field) określa odległość od końcówki rurki do najdalszego obiektu, który jest w pełnej ostrości (maksimum). Wartość DOF jest wyrażana w postaci minimalnej i maksymalnej odległości, przy której obraz jest nieostry, jeśli końcówka znajdzie się bliżej niż wartość minimalna. Odpowiednia wartość DOF będzie zależała od badanego urządzenia, dlatego należy wybrać właściwą kamerę w zależności od głębokości kontrolowanych części.

6. Warunki środowiskowe

Kamery inspekcyjne stosowane w niedostępnych miejscach muszą być dobrane pod kątem środowiska, w którym mają być używane. Należy na przykład rozważyć takie czynniki jak oświetlenie otoczenia i ewentualne wibracje. W przypadku instalacji hydraulicznych, kamery muszą być wodoodporne, natomiast w zastosowaniach inżynieryjnych muszą być odporne na działanie substancji chemicznych.

7. Pamięć i przechowywanie zdjęć i filmów

Niekiedy może zaistnieć potrzeba zarejestrowania zdjęć i filmów z przeprowadzonej inspekcji wizualnej. Warto więc zaopatrzyć się w boroskop z wymienną kartą pamięci SD, na którą można nagrać te obrazy. Bardziej zaawansowane boroskopy mają często możliwość obsługi dodatkowego oprogramowania analitycznego. Warto jednak zastanowić się, czy ta funkcja jest niezbędna, ze względu na związane z nią dodatkowe koszty.

8. Oświetlenie

Kamery inspekcyjne wymagają źródła światła do oświetlania badanych rur lub wnęk. Wybór odpowiedniego źródła światła zależy od planowanego zastosowania. W niedrogich boroskopach stosowane są żarówki, które mogą powodować problemy związane z nagrzewaniem i zanieczyszczeniem – lepszym rozwiązaniem w przypadku wrażliwych zastosowań jest oświetlenie światłowodowe lub diodowe.

9. Dostępność akcesoriów

Kamery inspekcyjne mogą być dość kosztowne, dlatego warto zwiększyć zakres ich zastosowań. Można to zrobić za pomocą kompatybilnych akcesoriów, takich jak:

• Dłuższe rurki kamer
• Przedłużacze
• Magnesy
• Haczyki
• Lustra

Dzięki tym akcesoriom można wydłużyć urządzenie, chwytać metalowe elementy oraz zaglądać w zakamarki badanej maszyny, maksymalizując tym samym jego wydajność. Choć akcesoria te można nabyć oddzielnie, zaleca się zakup pełnego zestawu z wszystkimi dodatkami, ponieważ elementy kupione osobno mogą różnić się jakością i budową. Źle dobrany osprzęt może utrudniać pracę: gdy magnes jest zbyt słaby, hak zbyt mały a akcesoria źle dopasowane.

10. Łatwość użycia

Kamery inspekcyjne powinny być dobrze zaprojektowane, ergonomiczne i wygodne w użyciu, aby można było obsługiwać je jedną ręką, a druga ręką sterować rurą. Elementy sterujące powinny być w zasięgu palców i kciuka – dzięki temu nie trzeba puszczać kamery, aby zrobić zdjęcie, co mogłoby spowodować poruszenie i pogorszenie jakości obrazu.

Na rynku dostępna jest szeroka gama kamer inspekcyjnych do różnych zastosowań. Ich cena rośnie wraz z większą ilością funkcji – przed zakupem warto więc zastanowić się, które funkcje będą niezbędne podczas przeprowadzania kontroli. Boroskopy są nieocenionym narzędziem w dziedzinie prac konserwacyjnych, naprawczych i operacyjnych, ponieważ umożliwiają przeprowadzenie kontroli i badań bez konieczności demontażu urządzeń, który powodowałby kosztowne przestoje.

Przyszłość kamer inspekcyjnych

Technologia kamer jest wciąż udoskonalana – wprowadzane są takie ulepszenia, jak obrotowe złącza świetlne, boroskopy z pryzmatem obrotowym oraz boroskopy panoramiczne. Wraz z rozwojem sztucznej inteligencji, technologii wideo i oświetlenia pojawiają się nowe zmodyfikowane wersje boroskopów.

Choć boroskopy są obecnie stosowane do pasywnej obserwacji, technologia rozwija się w kierunku realizowania potrzeb utrzymania ruchu w bardziej proaktywny sposób. Nowe rozwiązania to między innymi boroskopy do kanałów roboczych z osprzętem, który pracuje na częściach podczas ich kontrolowania oraz wideoskopy UV, które przełączają się między światłem białym a UV podczas przeprowadzania kontroli z użyciem penetrantów.

Wzrost zapotrzebowania na wyższą wydajność oraz szybszą produkcję sprawia, że kamery inspekcyjne będą coraz szerzej stosowane. Boroskopy to nieodzowne narzędzia do prac konserwacyjnych, naprawczych i operacyjnych, które zapewniają wgląd znacznie przekraczający ludzkie możliwości. Wybór odpowiedniego boroskopu jest teraz łatwiejszy niż kiedykolwiek, pod warunkiem, że dobrze rozumie się potrzeby i ograniczenia związane z różnymi rodzajami inspekcji.
