10 viktigaste sakerna att överväga för att välja rätt boroskop

Gemma Squire – Own Brand Manager RND

Gemma och teamet är dedikerade att köpa in högkvalitativa, kompatibla och kostnadseffektiva verktyg och komponenter för ingenjörer och tekniker inom underhåll, reparation och drift. Hon brinner för produkter och har lång erfarenhet som produktchef med att identifiera de bästa produkterna och det bästa erbjudandet för vårt eget varumärkessortiment, RND.

En kombinerad användning av sonder, belysning, kameror och sensorer för att utföra undersökningar med minsta möjliga påverkan gör inspektionskameror perfekta för olika typer av tester på i övrigt oåtkomliga platser. Med unika kvaliteter som flexibel kabellängd, lättviktigt och högupplösta kameror har de revolutionerat medicinen.

Dessa värdefulla egenskaper kan också användas vid underhåll, reparationer och drift (maintenance, repair and operations, MRO) inom industrin där användningen av inspektionskameror är utbredd. Att montera ned komplext maskineri är ofta tidskrävande och dyrt, så all teknik som minskar avbrotten är ovärderlig för att lösa och förebygga problem.

Typer av inspektionskameror


Även om allt fjärrarbete med inspektionskameror utförs enligt samma princip så ter de sig på många olika sätt. Inspektionskameror används normalt av elektriker, tekniker, säkerhetsexperter, mekaniker och lärlingar i träningssyfte och de ger mångsidiga lösningar för målinriktat och kostnadseffektivt underhåll. De byggs med ett gemensamt mål, att ta bilder på platser som är svåra att nå, och några av dem passar bättre för industriella tillämpningar än andra:

  • Fiberskop är tunna, ömtåliga och skadas lätt om de används på fel sätt. Med en ledgångskapacitet på maximalt 90° passar de inte för alla tillämpningar. Att fiberskop tar och projekterar bilder indirekt kan leda till minskad bildkvalitet, till skillnad från andra inspektionskameror som kan ta digitala bilder.
  • Endoskop är flexibla och tunna och används därför normalt sett i en medicinsk kontext. De bygger på samma princip som andra inspektionskameror och skulle i teorin kunna användas inom industrin, men är i praktiken inte varken det effektivaste eller kostnadseffektivaste alternativet i och med att ledgången är begränsad till 90° och lamporna dimmade för att passa människokroppen.
  • Boroskop finns tillgängliga i ett antal olika varianter som kan väljas utifrån dina inspektionsbehov. Det går att välja mellan fasta, flexibla och videoboroskop samt olika längd-, förstorings- och storleksalternativ, vilket gör att du kan hitta rätt alternativ för din tillämpning bland dessa mångsidiga enheter.

10 viktigaste sakerna att överväga för att välja rätt boroskop

1. Kabeldiameter och -längd

Kablarna till boroskop finns i olika längder och diametrar, vilket kan göra det svårt att välja en lämplig storlek på kablarna. Valmöjligheterna begränsas av komponenternas öppningar, rör och ventiler i maskinerna som ska inspekteras. Att köpa en inspektionskamera som kan använda sig av olika kabelstorlekar kan vara en fördel för smarta tekniker så att behovet av flera boroskop för olika diametrar och potentiella kostnader för ombyggnader kan undvikas.

2. Fasta eller flexibla boroskop

  • Fasta boroskop har oftast en mindre diameter för inspektion av mycket små komponenter och utrymmen. Enkel design, ekonomiska material och små, billiga linser gör att fasta boroskop är enkla att använda samtidigt som de ger högupplösta bilder av små delar och raka rör. På grund av att de inte är flexibla begränsas de dock i rörlighet och vad de kan visa vilket gör att de inte är lämpliga för tillämpningar där oregelbundna håligheter ska inspekteras.

Flexibla boroskop gör att inspektionskameran kan röra sig i olika riktningar och olika vinklar. Det är perfekt för böjda rör, kanaler och ventiler. Den stora rörligheten hos flexibla boroskop gör att de inte begränsas av utrymmet eller av branta vinklar. De kan täcka både små och stora områden, vilket gör att de kan användas med djup och exakthet vid inspektioner i många olika miljöer.

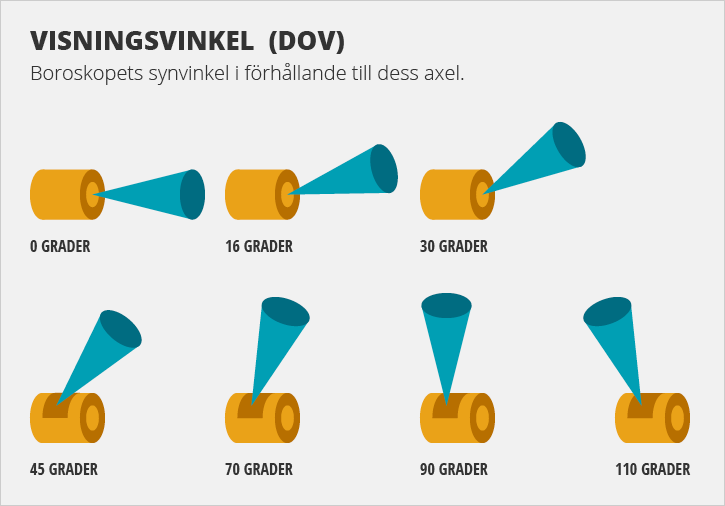

3. Visningsvinkel

Visningsvinkel (direction of view, DOV) beskriver enhetens synriktning i längsgående riktning genom boroskopets rör. Den anges i grader och kan vara antingen fast eller variabel och eventuellt anpassas med en utbytbar spetsadapter.

  • 0° visningsvinkel – rakt fram
  • 45° visningsvinkel – snett fram
  • 90° visningsvinkel – sidan
  • 110° visningsvinkel – snett bakåt

Boroskop med en visningsvinkel på 90° är perfekta för detaljrik inspektion av rörledningar och trånga utrymmen. Andra tillämpningar kan dock kräva boroskop med bredare visningsvinkel för mer omfattande kontroller.

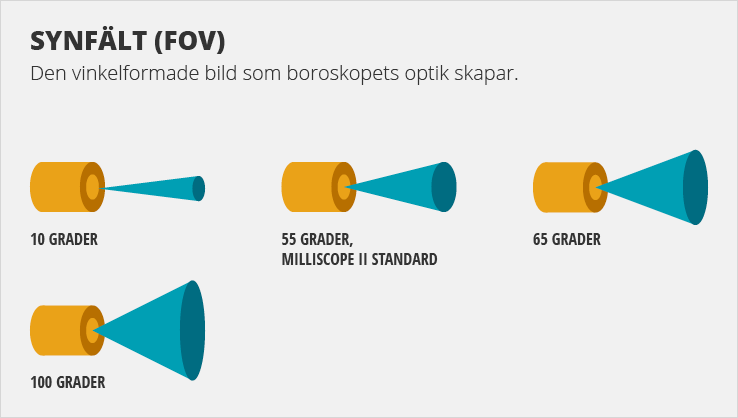

4. SynfältSynfältet (field of view, FOV) styrs av den kägla som sticker ut från objektivets spets. Med ett bredare synfält kan man se ett större område av ytan. Ett bredare synfält innebär dock normalt sett mindre detaljrikedom i och med att förstoringsgraden minskar. När avståndet från det inspekterade objektet minskar bör FOV-vinkeln minska, vilket förbättrar förstoringsgraden och bildkvaliteten.

Medan vissa inspektioner kan kräva ett bredare eller smalare synfält är standardkraven för de flesta MRO-tillämpningar ungefär 55°.

5. SkärpedjupSkärpedjupet (depth of field, DOF) beskriver avståndet från spetsen till det objekt längst bort som är i fokus (största avståndet). DOF uttrycks med minsta och största avstånd där bilden framstår som suddig om spetsen är närmare objektet än det minsta värdet. En lämplig DOF avgörs av det maskineri som testas, vilket gör att en lämplig kamera kan väljas utifrån djupet på de komponenter som kontrolleras.

6. MiljöfaktorerInspektionskameror används normalt sett på svåråtkomliga platser, vilket gör att de måste väljas utifrån den miljö som ska testas. Detta innebär faktorer som omgivningsbelysning och vibrationer. För rörarbeten måste kamerorna vara vattentäta och de som används vid tekniska tillämpningar måste tåla att utsättas för kemikalier.

7. Minne och lagring för bilder och videorIbland är det nödvändigt att spara bilder och videor från en visuell inspektion. Det är i sådana fall bra att köpa ett boroskop med ett SD-minneskort där det enkelt går att spara ner bilderna. Mer avancerade boroskop kan också köra programvara för analys. Den möjligheten innebär även en ökad kostnad, vilket gör det väl värt att fundera över om det behövs eller inte.

8. Ljuskälla

Inspektionskameror behöver en ljuskälla för att lysa upp den rörledning eller hålighet som undersöks. Valet av ljuskälla hänger på den avsedda tillämpningen. Billigare boroskop använder ofta glödlampor som kan orsaka uppvärmning och kontamineringsproblematik. Fiberoptiska eller LED-ljuskällor kan vara att föredra för känsliga tillämpningar.

9. Tillgänglighet av tillbehör

I och med att det kan bli ganska dyrt med enheter för kamerainspektion kan det vara bra att utöka möjligheten till olika tillämpningar med tillbehör. För detta ändamål finns kompatibla tillbehör såsom:

  • Längre kamerarör
  • Förlängningsskaft
  • Magneter
  • Krokar
  • Speglar

Med dessa tillbehör kan enhetens användbarhet maximeras så att den kan hämta upp metallföremål eller se runt hörn. De finns att köpa separat, men det är tillrådligt att köpa en komplett enhet med de tillbehör som behövs då produkternas kvalitet och design kan variera. Ineffektiva tillbehör ger reducerad användbarhet om magneten är svag, kroken för liten eller om tillbehören inte passar som de ska.

10. Användarvänlighet

Inspektionskameror bör vara väl utformade, bekväma att använda och ergonomiska så att de kan användas med en hand samtidigt som den andra är fri att styra och kontrollera röret. Kontrollerna bör också vara inom räckhåll för fingrarna och tummen. På så sätt behöver du inte släppa kameran för att ta en bild, då det kan få den att flytta sig och påverka den tagna bilden.

Det finns en stor variation av inspektionskameror tillgängliga på marknaden som kan användas till olika tillämpningar och användningsområden. Med ett större antal funktioner kommer också en högre prislapp och därför är det viktigt att väga undersökningsbehoven mot kostnaderna. Boroskop är ovärderliga vid underhåll, reparationer och drift inom industrin, för att utföra kontroller och undersökningar utan att maskineriet behöver plockas isär.

Inspektionskamerornas framtid

Kameratekniken förbättras ständigt och tillbehör som roterbara ljusanslutningar, boroskop med snurrande prismor och panoramiska boroskop introduceras. I och med framstegen inom artificiell intelligens, videoteknik och ljuskällor kan boroskopen modifieras för att rymma dessa förändringar.

För närvarande används boroskoptekniken för passiva observationer, men den utvecklas för att kunna hantera MRO-behoven mer proaktivt. Detta inkluderar boroskop med tillbehör som kan arbeta på komponenterna medan de inspekteras och UV-videoskop som växlar mellan vitt ljus och UV-ljus när de utför inspektioner av indikeringsfärger.

Allt eftersom att behovet av större prestanda och snabbare produktion ökar kommer användningen av inspektionskameror att bli allt vanligare. Boroskop är oumbärliga MRO-verktyg med en maskinsyn som i allt större grad överstiger människans kapacitet. Att välja rätt boroskop har aldrig varit enklare förutsatt att du har en god förståelse för behoven och begränsningarna hos avsedd inspektion.

Rekommenderade produkter

Boroskop 640 x 480 RND

Detta boroskop kombinerar en kameraupplösning på 640 x 480 med ett ergonomiskt handtag, plats för Micro SD-kort, en avtagbar IP67-kamerasond med 4 LED-lampor och ett antal tillbehör.


Vattentät inspektionsvideokamera från RND

Denna vattentäta inspektionsvideokamera har en upplösning på 640 x 480, en sondlängd på 1 m och ett ergonomiskt handtag. Den levereras med magnet, krok, spegel, förvaringsfodral och USB-kabel.
