Vad är en värmekamera?
En värmekamera är en enhet som används för att upptäcka små variationer i temperatur inom en rad branscher och miljöer, såsom sjukvård, transport och elunderhåll. Termisk energi och infraröd strålning används för att samla in data om utrustning och skapa bilder av dem, även i situationer med dålig sikt, som t ex dimma, dis och rök. De kan upptäcka en mängd olika elektriska problem innan de uppstår, vilket förhindrar maskinfel eller elektrisk fara.
Många utrustningsproblem i industriell miljö kan identifieras av vibrationer eller ljud, men dessa signaler täcker inte alla potentiella problem som uppstår i industriell utrustning. En värmekamera använder en del av objektets värmemönster för att avgöra om den fungerar normalt eller om den kan utgöra ett problem.
Hur fungerar en värmekamera?
All utrustning som har en temperatur över absolut noll (-273,15 grader celsius) avger infraröd strålning. Denna energi från ett objekt kallas dess värmesignatur, där varmare temperatur ger högre strålningshastighet. Värmekameran översätter dessa data till en elektronisk bild som är synlig på enhetens skärm, så att användaren omedelbart kan se temperaturen på en utrustning visuellt. Eftersom maskiner och enheter sällan har samma temperatur som andra delar av utrustning närheten, är det lätt för värmekameran att upptäcka dem och skilja dem från varandra bilden.
Varför behöver datacenter värmekameror?
Efterfrågan på datacenter har skjutit i höjden de senaste åren, och ytterligare tillväxt förväntas under det kommande decenniet. Datacenteranläggningar byggs i alla världens hörn i snabb takt som ett resultat av ökad popularitet för molnteknik som AI, IoT och 5G. Enligt en rapport från Research and Marketskan intäkterna från datacenter öka med upp till 60% under de kommande fyra åren.
Nedstängning av ett datacenter måste till varje pris undvikas eftersom det har en betydande negativ ekonomisk inverkan. Men det är inte allt, driftstopp i datacenter kan också leda till att skada företagets anseende, särskilt om de erbjuder kundnära tjänster. Eftersom det finns så mycket mekanisk, elektrisk och elektronisk infrastruktur under ett och samma tak, har det blivit allt mer komplext att garantera drifttid för datacenter. Överhettning av utrustning är ett stort problem eftersom det kan orsaka fullständig nedstängning av servrar, vilket kan påverka användare runt hela världen. Värmekameror tillåter operatören att övervaka temperaturen på dessa maskiner för att i förväg säkerställa att det värsta inte inträffar.
Fördelar med att använda en värmekamera
Se hela bilden
Värmekameror till skillnad från IR-termometrar eller termoelement, låter dig skanna bredare områden efter varma punkter eller temperaturförändringar. Utan en värmekamera är det enkelt att förbise viktiga faktorer som luftläckage, områden med otillräcklig isolering eller vatteninträngning. Enheten kan skanna hela byggnader, HVAC-system (värme, ventilation och luftkonditionering) och elektroniska installationer. Den låter dig avsevärt enklare jämföra temperaturen på komponenter i samma område, och missar aldrig ett potentiellt problemområde.
Spara tid och kostnader
Underhållet av datacenterinstallationer kan vara arbetskrävande. Men tack vare värmekamerans förmåga att fånga breda ytor, kan de vara mycket effektiva för att minska underhållstiden, påskynda inspektionsrundor och upptäcka kommande problem innan de blir kostsamma operationer.
Utför inspektioner utan att stänga av utrustningen
Eftersom värmeavbildning är en beröringsfri metod, betyder det att operatörer kan utföra procedurer säkert utan att behöva röra någon aktiv utrustning. Dessutom innebär det också att besiktningar kan ske utan att utrustningens vanliga funktion behöver avbrytas. Detta sparar även pengar på schemalagda driftstopp för maskiner. Det finns vissa inspektioner, som roterande UPS-system, som måste utföras under drift. För sådana typer av procedurer är värmekameran det perfekta verktyget.
Ta rapporteringen till nästa nivå
Med användandet av värmekameror kan användare bli experter, mer omfattande rapporter om sina inspektioner som tilltalar såväl ledning som kunder. Användare kan hitta trender genom att jämföra senaste inspektionen mot tidigare data. Användbarheten av dagens rapportlösningar förbättras ytterligare av funktioner som mallar, batchbearbetning, bildredigering och ruttplanering.
Underhållsinspektioner med värmeavbildning
I den moderna världen omfattar underhåll mycket mer än bara IT-drift. För att förhindra mekaniska eller elektriska fel och efterföljande avbrott är kraftdistributionscentraler och kylinfrastruktur också viktiga. Många system som är livsnödvändiga för att hålla datacentret igång värms upp innan de stängs av. Infraröd termografi (termisk avbildning) är ett perfekt instrument för att utvärdera strömförbrukning, elektriska installationer, kylutrustning och datorutrustning eftersom temperatur är en viktig indikator på energiförbrukning och utrustningens funktion.
Prediktivt och förebyggande underhållsstrategier har blivit helt beroende av rutininspektioner med värmekamera. Underhållspersonal kan identifiera problem med elektriska ställverk, motorer, HVAC-infrastruktur, avbrottsfri strömförsörjning (UPS), kraftdistributionsenheter (PDU), batterier och generatorutrustning och alla elektriska enheter som försörjer serversystemen med hjälp av värmekameror. Värmeavbildning gör det möjligt för underhållspersonal att identifiera eventuella problem innan de resulterar i stora fel och betydande driftstopp.
Högre datordensitet och energieffektivitet blir alltmer nödvändigt i takt med att molntjänster blir den nya normen och datacenter växer exponentiellt. Ägare av datacenter letar efter sätt att utöka sin kapacitet och samtidigt sänka kostnader och energianvändning. De kan använda värmebilder för att få avgörande data om hur de kan minska sina energi- och utrymmesbehov samtidigt som de förhindrar överhettning.
Rutinmässiga värmeavbildningskontroller kan hjälpa underhållspersonal att:
- Identifiera eventuella dolda problem och åtgärda dem innan de resulterar i oplanerad övertid.
- Minska risken för att kretsöverbelastningar eller dåliga anslutningar gör att komponentförsämring inte upptäcks.
- Förhindra utrustningsfel.
- Uppnå optimal utrymmes- och energihushållning.
Var kan värmeavbildning vara mest effektiv?
För att klara de många underhålls- och inspektionsuppgifterna för datacenter är termisk avbildning den ideala tekniken.
För att klara de många underhålls- och inspektionsuppgifterna för datacenter är termisk avbildning den ideala tekniken.
Elektriska och mekaniska system
En rad elektriska eller kraftgenererande system kan inspekteras med hjälp av värmekameror. När man övervakar tillståndet hos en elektrisk installation är värmeutveckling en mycket bra indikator på eventuella defekter den kan ha. Värme alstras när ström flyter genom ett resistivt element. Elektriska anslutningar kan bli resistiva med tiden, till följd av korrosion och glapp. Efterföljande temperaturökning kan göra att komponenter går sönder, vilket leder till oplanerade avbrott.
Belastningsobalanser och ökningar i strömimpedans är några problem som elektriska system kan stöta på. Värmeavbildning kan snabbt lokalisera heta punkter, fastställa hur allvarlig problemet är och hjälpa till att fastställa den tidsram inom vilken utrustningen bör repareras.
Termisk avbildning kan hjälpa till att upptäcka problem med:
- Överhettade anslutningar
- Överbelastade eller obalanserade kretsar
- Skadade strömbrytare
- Felaktiga säkringar
- Strömförsörjningar
- Batterisystem
- Generatorsystem
- Avbrottsfria strömförsörjningar (UPS)
- Transformatorer
- Elektriska paneler
- Resistiva lastbanker
HVAC och kylsystem
Datacenter kräver idealiska luftkylningsförhållanden för att fungera smidigt och effektivt. En varm gång-/kall gångkonfiguration används ofta i datacenter. Serverrack är ordnade i gångar med fronterna vända mot varandra. De kalla gångarna tar emot kall luft från CRAC-enheten (Computer Room Air-Conditioning), som är placerad i botten på det upphöjda golvet. Denna svala luft kyler servrarna i racken. Samtidigt pumpar servrarnas baksida ut varmluft till den varma gången, som sedan leds tillbaka till CRAC-enheten.
En rad elektriska eller kraftgenererande system kan inspekteras med hjälp av värmekameror. När man övervakar tillståndet hos en elektrisk installation är värmeutveckling en mycket bra indikator på eventuella defekter den kan ha. Värme alstras när ström flyter genom ett resistivt element. Elektriska anslutningar kan bli resistiva med tiden, till följd av korrosion och glapp. Efterföljande temperaturökning kan göra att komponenter går sönder, vilket leder till oplanerade avbrott.
Belastningsobalanser och ökningar i strömimpedans är några problem som elektriska system kan stöta på. Värmeavbildning kan snabbt lokalisera heta punkter, fastställa hur allvarlig problemet är och hjälpa till att fastställa den tidsram inom vilken utrustningen bör repareras.
Termisk avbildning kan hjälpa till att upptäcka problem med:
- Överhettade anslutningar
- Överbelastade eller obalanserade kretsar
- Skadade strömbrytare
- Felaktiga säkringar
- Strömförsörjningar
- Batterisystem
- Generatorsystem
- Avbrottsfria strömförsörjningar (UPS)
- Transformatorer
- Elektriska paneler
- Resistiva lastbanker
HVAC och kylsystem
Datacenter kräver idealiska luftkylningsförhållanden för att fungera smidigt och effektivt. En varm gång-/kall gångkonfiguration används ofta i datacenter. Serverrack är ordnade i gångar med fronterna vända mot varandra. De kalla gångarna tar emot kall luft från CRAC-enheten (Computer Room Air-Conditioning), som är placerad i botten på det upphöjda golvet. Denna svala luft kyler servrarna i racken. Samtidigt pumpar servrarnas baksida ut varmluft till den varma gången, som sedan leds tillbaka till CRAC-enheten.
När datacenter nuförtiden packar in fler servrar i sina rack, har termisk bildbehandling ökat i betydelse som ett sätt att säkerställa optimal prestanda för varm gång/kall gång. Användare kan identifiera problem som felinriktade kanalsystem och elektriska fel med hjälp av värmekameror och sedan bestämma vilka korrigerande åtgärder som ska vidtas. Att använda en värmekamera under en HVAC-inspektion kan:
- Övervaka serverrackets temperaturfördelningsmönster
- Lokalisera feldragna och läckande kanaler
- Se elektriska eller mekaniska CRAC-enhetsdefekter
- Bestämma källan till energiförluster
- Hitta saknad isolering
- Upptäck AC-kondensatläckor
- Hitta interna serverfläktar som inte fungerar eller är skadade
När datacenter nuförtiden packar in fler servrar i sina rack, har termisk bildbehandling ökat i betydelse som ett sätt att säkerställa optimal prestanda för varm gång/kall gång. Användare kan identifiera problem som felinriktade kanalsystem och elektriska fel med hjälp av värmekameror och sedan bestämma vilka korrigerande åtgärder som ska vidtas. Att använda en värmekamera under en HVAC-inspektion kan:
- Övervaka serverrackets temperaturfördelningsmönster
- Lokalisera feldragna och läckande kanaler
- Se elektriska eller mekaniska CRAC-enhetsdefekter
- Bestämma källan till energiförluster
- Hitta saknad isolering
- Upptäck AC-kondensatläckor
- Hitta interna serverfläktar som inte fungerar eller är skadade
Solenergi

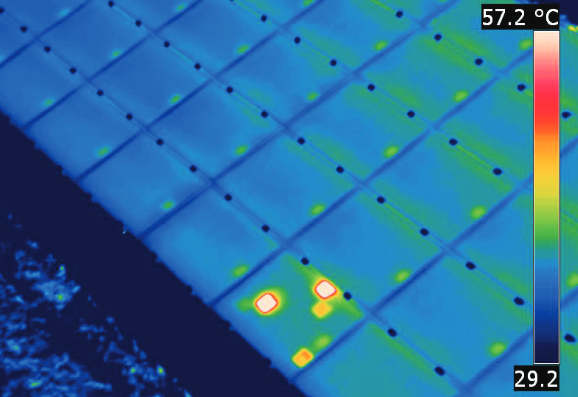

Solpanelen, som är den mest avgörande komponenten i ett solenergisystem, måste vara tillförlitlig och kunna fortsätta producera el i många år. Tyvärr kan solpaneler skadas. För att snabbt identifiera problem med solpaneler ner på cellnivå, skannar underhållsspecialister därför solpaneler som är utplacerade på hustak eller i solparker med hjälp av värmekameror.
Solpanelen, som är den mest avgörande komponenten i ett solenergisystem, måste vara tillförlitlig och kunna fortsätta producera el i många år. Tyvärr kan solpaneler skadas. För att snabbt identifiera problem med solpaneler ner på cellnivå, skannar underhållsspecialister därför solpaneler som är utplacerade på hustak eller i solparker med hjälp av värmekameror.
Förnybar energi
Användningen av förnybara energikällor, som sol- och vindenergi, förbättras bland datacenteroperatörer. Datacenter kan minska sin miljöpåverkan samtidigt som de uppnår långsiktiga hållbarhetsmål tack vare dessa förnybara energikällor.
Fysisk trygghet
Värmekameror kan identifiera mer än bara temperaturvariationer eller heta punkter. De hjälper till att försvara en fysisk gräns mot oönskade inkräktare eller inkräktare. Eftersom datacenter fungerar 24/7 kräver de effektiv teknik som möjliggör kontinuerlig övervakning av anläggningen.
För datacenterinstallationer är termiska säkerhetskameror med hög kontrast, hög upplösning och långa detektionsintervall perfekta. Värmekameror kan, till skillnad från vanliga videokameror, observera i de flesta ogynnsamma väderförhållanden, som lätt regn, dimma, rök eller totalt mörker.
Värmekameror kan skilja mellan en person och ett fordon när de används i samarbete med videoanalys. Kunder får redundans och minskar risken för en falsk positiv när de används tillsammans med radar. Fjärroperatörer kan utvärdera termiska och synliga videoflöden av området för bättre larmverifiering och identifiering av inkräktare genom att integrera värmekameror med visuella HD-kameror.
Vilka specifikationer bör man tänka på när man bestämmer sig för vilken värmekamera man ska köpa?
Område – detta hänvisar till den temperatur som kameran kan mäta. Att välja ett högre temperaturområde är avgörande för att mäta varmare industriella applikationer som pannor eller ugnar. När en kamera är utom räckhåll och inte kan mäta ett objekts temperatur, visas en asterisk bredvid siffran för att indikera att kameran uppskattar temperaturen.
Synfält (FOV, Field of view) – FOV är beroende av linsen och relaterar till hur mycket du kan se genom linsen. För nära arbete behövs en FOV på 45° eller högre och för jobb på längre avstånd behövs ett teleobjektiv (6° eller 12°).
IR- upplösning – hänvisar till antalet pixlar på skärmen. Ju högre upplösning, desto mer data kan kameran samla in.
Termisk känslighet – ibland kallad Noise Equivalent Temperature Difference (NETD), termisk känslighet avser den minsta skillnad i temperatur som kameran kan fånga. Ju lägre siffra, desto känsligare är värmekameran.
Fokus – värmekameror har vanligtvis tre typer av fokus: fast, manuellt eller automatiskt. Fast betyder att den alltid är i fokus, manuell betyder att användaren måste ändra den själv, och automatisk betyder att kameran fokuserar automatiskt baserat på vad den kan se.
Spektralområde – hänvisar till det våglängdsområde som värmekameran kan detektera.
Om du brottas med att välja rätt värmekamera för just dig, ta en titt på de bästsäljande kamerorna från Flir från Elfa Distrelecs webbshop för lite inspiration.
