Elektronik ist in unserem Alltag allgegenwärtig, doch kennen sich viel zu wenige Menschen wirklich damit aus. Dabei ist das Thema längst nicht so abschreckend wie angenommen. Mit den richtigen Werkzeugen und Informationen können Sie ein eigenes Elektroniklabor einrichten. Doch woher wissen, welche wichtig sind? Ein voll funktionsfähiges Labor umfasst Möglichkeiten zum Entwerfen und Konstruieren von Stromkreisen sowie zum Testen und Optimieren von Komponenten – die Grundlagen hierfür sind nicht im Handumdrehen geschaffen. Egal, ob Sie ein entsprechendes Fach studieren oder sich einfach privat für Elektronikprojekte begeistern, mit dieser Anleitung machen Sie die ersten Schritte hin zum eigenen Labor.
Was gehört zu einem Elektroniklabor?
Ein privates Elektroniklabor bietet die Möglichkeit, Elektronikwissen in der Praxis zu vertiefen, Handgriffe zu üben und eigene Projekte zu verfolgen. Es beginnt mit der Wahl der Räumlichkeit – ein gut belüfteter, großzügiger Raum ist ideal – und der erforderlichen Ausrüstung.
1. Den Werktisch einrichten
Zunächst wichtiger, als die nötige Technik zu wählen, ist die Bestimmung des Arbeitsbereichs zum Konstruieren und Testen Ihrer Baugruppen. Ideal sind stabile Werkbänke, Schreibtische oder andere Tische aus Holz mit großer ebener Oberfläche. Darauf können Sie parallel mehrere Projekte verfolgen, ohne die dafür benötigten Komponenten und Werkzeuge herumräumen zu müssen.
Der Arbeitsbereich sollte genügend Steckdosen aufweisen. Zum Schutz der Technik vor Versorgungsspitzen und -ausfällen verwenden Sie einen Überspannungsschutz oder eine unterbrechungsfreie Stromversorgung (USV). Sorgen Sie für ausreichend Licht. Für Filigranarbeiten können Sie sich für eine Schreibtischlampe mit einstellbarer Lupe entscheiden.
2. Wichtige Werkzeuge und Technik beschaffen
Für das eigene Elektroniklabor sind zahlreiche Werkzeuge und Komponenten erforderlich, von denen einige einfach, andere funktionsreicher sein sollten.
Grundwerkzeug
Ohne bestimmte Werkzeuge geht es einfach nicht. Dazu gehören:
- Schraubendreher – ein Satz Präzisionsschraubendreher mit verschiedenen Spitzen (Kreuzschlitz, Sechskant, Torx) für unterschiedliche Schraubenkopfprofile.
- Schneidezange – Spitzzange, Seitenschneider und Pinzette sind um Umgang mit Kleinteilen unerlässlich.
- Abisolierwerkzeug und Drahtschere – notwendig zum Präparieren von Drähten und Kabeln, insbesondere beim Konstruieren oder Reparieren von Stromkreisen
Lötwerkzeuge
Sind die wichtigsten Handwerkzeuge beisammen, müssen Lötwerkzeuge beschafft werden, denn Löten ist eine essenzielle Fähigkeit im Bereich Elektronik. Die einzelnen Bauteile werden dadurch stabil zusammengefügt; es entsteht eine leitfähige Bahn für den Strom. Um Stromkreise und individuelle Elektronikbaugruppen zu konstruieren oder Geräte zu reparieren, ist das richtige Lötwerkzeug unverzichtbar.

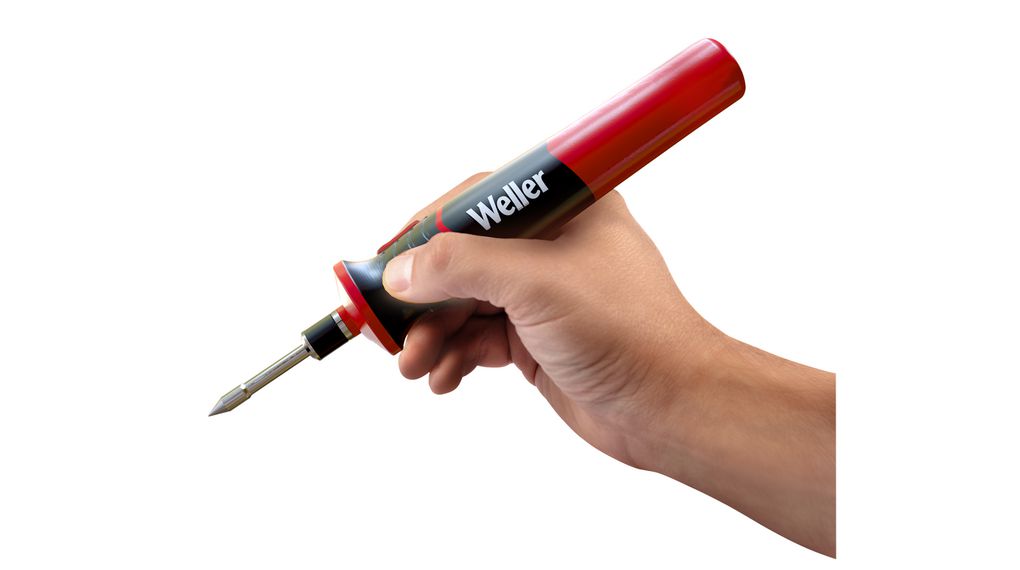

Lötkolben
Das wichtigste Utensil beim Löten ist der Lötkolben. Er darf in keinem Lötwerkzeugsatz fehlen. Damit wird das Lötmittel erhitzt, mit dem elektronische Komponenten an Leiterplatten befestigt oder mit Kabeln verdrahtet werden. Der Lötkolben sollte eine feine Spitze für Präzisionsarbeiten haben. In unserem Webshop finden Sie die passenden kabellosen Gas- und Niederspannungslötkolben von Marken wie Weller, RND oder RS PRO.

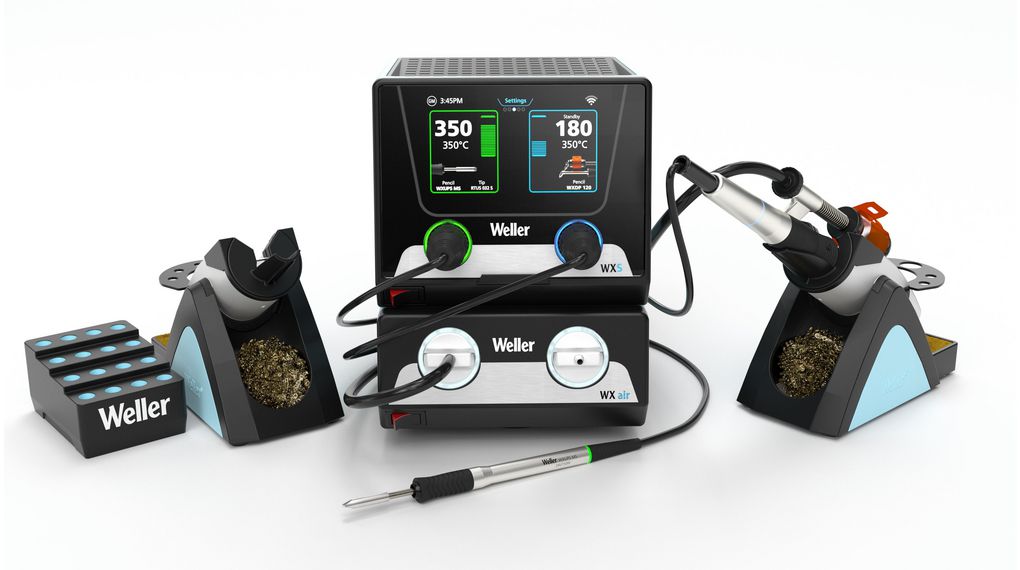

Lötstation
Eine Lötstation hat eine Ablagefläche für den Lötkolben, eine Temperaturregelung für präzises Löten und häufig auch eine digitale oder analoge Temperaturanzeige. Damit ist der Funktionsumfang größer als bei einem Lötkolben allein. Eine Lötstation erzielt bei jeder Art von Arbeit die richtige Temperatur und sorgt damit für zuverlässig gute Ergebnisse. Praktisch und effizient sind diese Stationen häufig auch, weil sie Platz für verschiedene Spitzen und Zubehör bieten.
Eine Marke mit breiter Modellpalette ist Weller, wir haben sie in unserem Artikel über intelligente und fortschrittliche Lösungen für das Löten vorgestellt. Darin finden Sie Näheres zu den Vorteilen und Funktionen einer Lötstation.

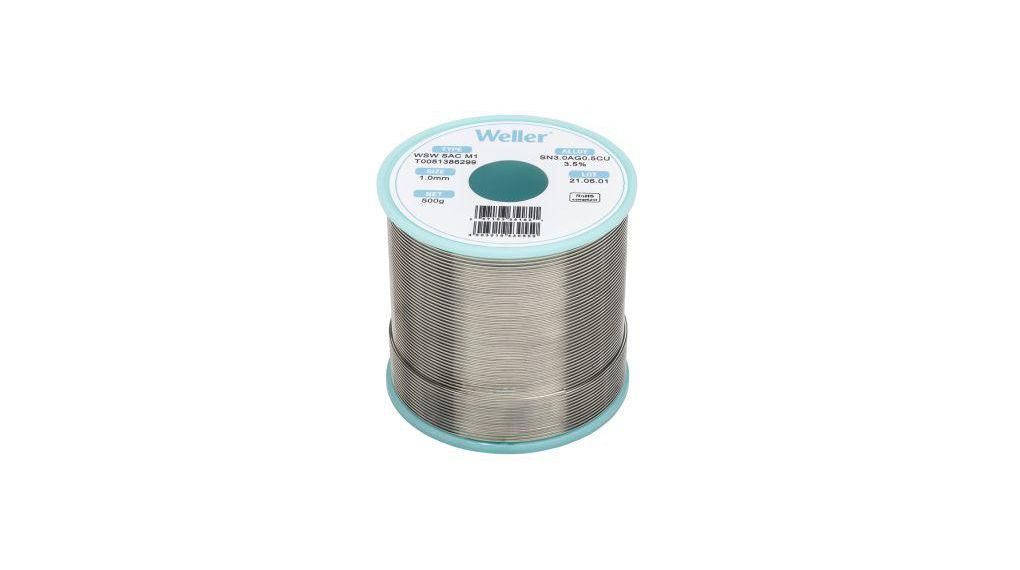

Lötzinn und Flussmittel
Für allgemeine Elektronikarbeiten empfehlen wir bleifreies Lötzinn mit Harzkern. Dadurch werden die Oberflächen automatisch für zuverlässige, stabile Verbindungen gereinigt und vorbereitet. Flussmittel kann die Übertragung des Lötmittels unterstützen und die Verbindungsqualität erhöhen, besonders auf schwierigen oder oxidierten Oberflächen. Flussmittel verhindern die Oxidation von Metall und reinigen es. Das Ergebnis sind starke, leitfähige Lötverbindungen. In Lötmitteln mit Harzkern ist das Flussmittel bereits enthalten, dennoch kann ein zusätzliches Auftragen von Flussmittel sinnvoll sein. Flussmittel gibt es in drei Varianten: als Flüssigkeit, als Paste und als Gel. Damit können Sie je nach Arbeitsschritt das passende Mittel wählen.

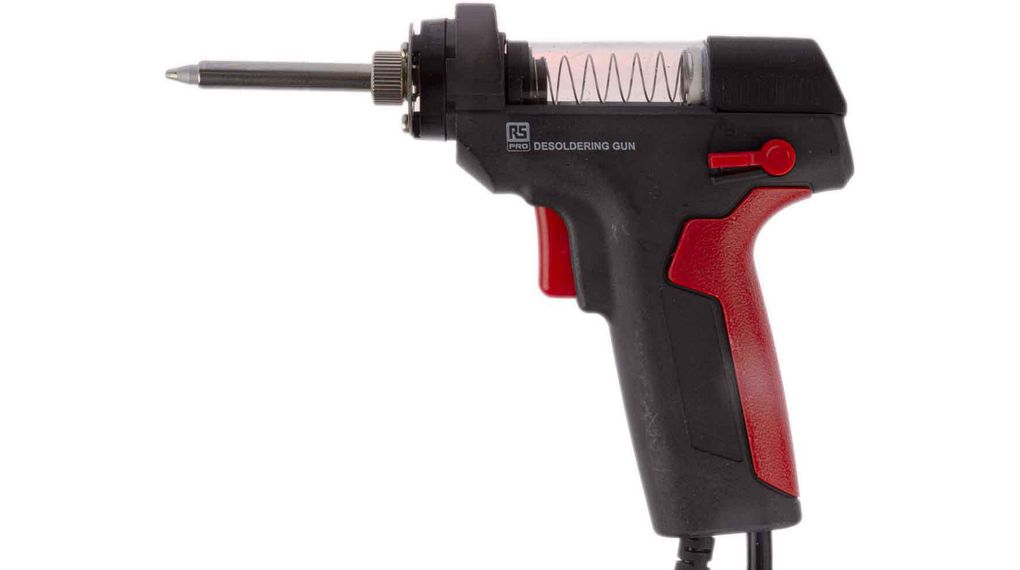

Entlötwerkzeug
Wenn Verbindungen getrennt werden müssen, beispielsweise bei Reparaturen oder Änderungen, kommt Entlötwerkzeug zum Einsatz. Entlötlitzen absorbieren das Lötmittel beim Erhitzen und lösen die Verbindungen dadurch auf. Absauger hingegen entfernen das geschmolzene Lötzinn durch die vakuumerzeugende Pumpenfunktion. Kein Elektroniklabor kommt ohne dieses Zubehör aus, da sie helfen, Stromkreise sauber und funktionstüchtig zu halten. Es gibt unterschiedliches Entlötwerkzeug, zum Beispiel Entlötkolben, Entlötdochte, Entlötpistolen und -pumpen sowie Zubehör.
Mess- und Prüftechnik
Beim Konstruieren und Entstören elektronischer Schaltkreise ist präzises Messen und Prüfen nötig, damit die Technik wie geplant funktioniert. Im Folgenden stellen wir die dazu erforderlichen Instrumente vor:

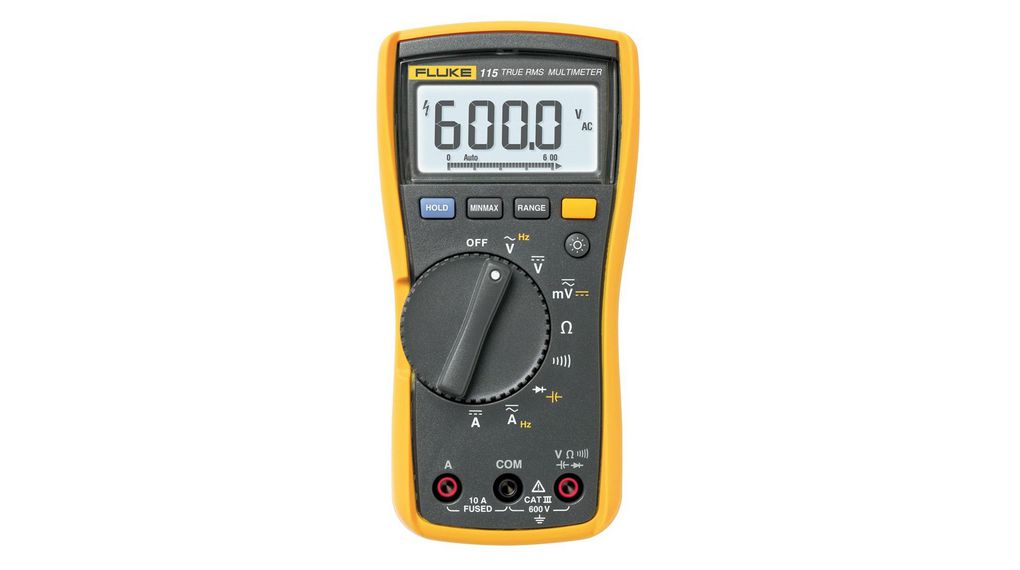

Multimeter
Ein digitales Multimeter darf in keinem Elektroniklabor fehlen. Damit lassen sich grundlegende elektrische Eigenschaften wie Widerstand, Spannung und Strom messen sowie Durchgangsprüfungen durchführen. Ohne diese Daten wäre die Fehlerbehebung und Funktionsprüfung an Stromkreisen nicht möglich. Zusätzliche Funktionen wie Frequenz- und Kapazitätsmessung oder Diodentests sind mit Profimultimetern ebenfalls verfügbar. Besonders praktisch, gerade bei Stromkreisen mit diversen Wertebereichen, sind Multimeter mit automatischer Bereichswahl. Gängig sind Handmultimeter und Tischgeräte gleichermaßen, hier kommt es nur auf Ihre persönliche Vorliebe an.

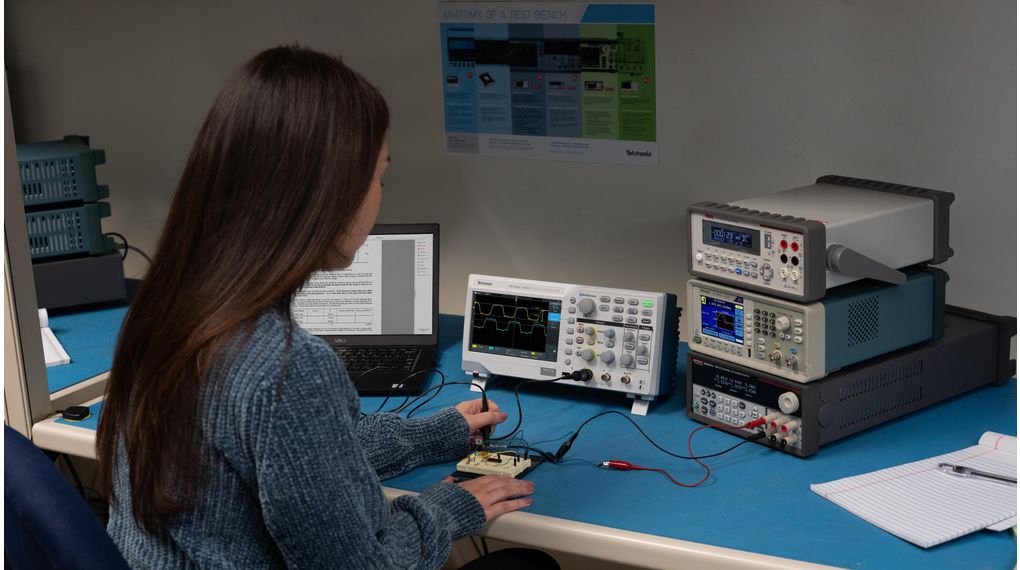

Oszilloskop
Ein Oszilloskop stellt elektrische Impulse in Echtzeit dar, um den Betriebszustand eines Stromkreises zu verdeutlichen. Dies geschieht in Kurvenform auf dem Bildschirm, aus der sich die Signalspannung im Verlauf, Verzerrungen oder Rauschen ablesen lassen. Dies dient dazu, die Zeitschaltung in komplexen Stromkreisen zu verbessern. Ein Oszilloskop ist wichtig für die Arbeit mit analogen Signalen, digitaler Kommunikation und anderen Hochgeschwindigkeitsschaltungen. Je komplexer das Projekt, desto wichtiger sind intakte Signale und die exakte Zeitschaltung.

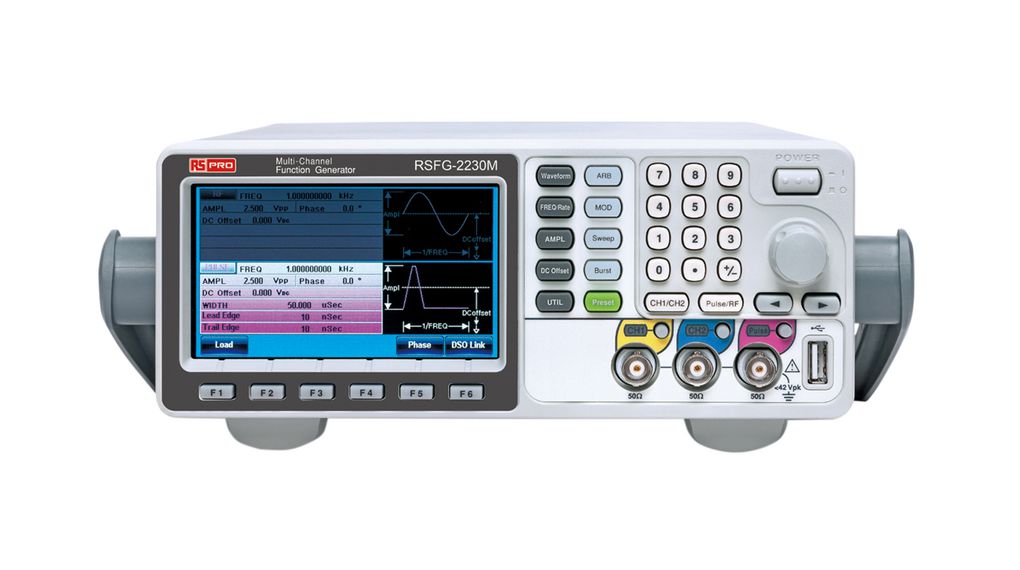

Funktionsgenerator
Beim Testen und Entstören von Stromkreisen müssen elektrische Signale verschiedenartiger Kurvenformen erzeugt werden, beispielsweise Sinus, Rechteck und Dreieck. Dies erledigt ein Funktionsgenerator. Er simuliert verschiedene Signale, die in Ihrem Stromkreis auftreten können. So können Sie die Reaktion und das Verhalten Ihrer Konstruktion bei unterschiedlichen Bedingungen beurteilen. Gerade beim Entwerfen und Analysieren von Filtern, Verstärkern und ähnlichen signalverarbeitenden Komponenten ist ein Funktionsgenerator außerordentlich praktisch.

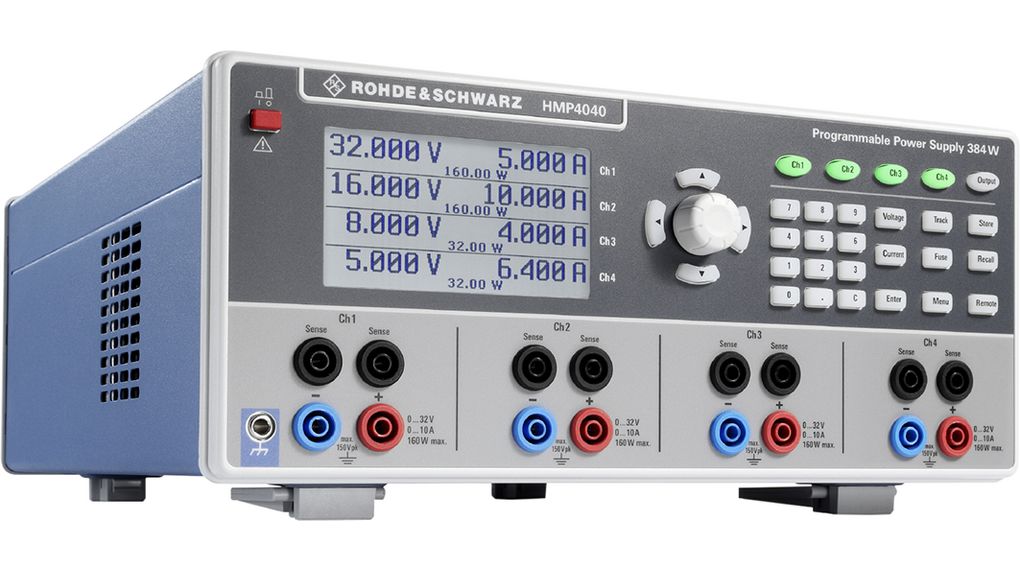

Netzteil
Die sichere Spannungsversorgung Ihrer Elektronikprojekte gewährleistet eine einstellbare Gleichspannung. Ein entsprechendes Netzteil ist eine zuverlässige, variable Spannungsquelle, an der Sie die Spannungs- und Stromeinstellungen gemäß den Anforderungen Ihres Projekts verändern können. Wenn gleichzeitig unterschiedliche Komponenten eines Stromkreises versorgt werden sollen, benötigen Sie ein Netzteil mit mehreren Ausgängen. Um Kurzschlüsse oder Überlasten abzufangen und Schäden am Stromkreis und Netzteil zu vermeiden, muss das Gerät mit einem Überstromschutz ausgestattet sein.
Werkzeug für das Prototyping
Am Ende der Entwicklungsphase steht die Prototypenherstellung: der Schritt, bei dem Sie Ihre Idee in die Praxis umsetzen, testen und verbessern. Im Folgenden stellen wir die dazu erforderlichen Instrumente vor:
- Steckplatinen – zur lötfreien Simulation von Stromkreisen. Idealerweise sind verschiedene Größen zur Hand.
- Jumperkabel – für Anschlüsse sollten Jumperkabel vorhanden sein (Stecker/Stecker, Stecker/Buchse und Buchse/Buchse).
- Leiterplattenbausatz – für längerfristige Projekte kommt eventuell ein Bausatz oder Service für die Leiterplattenherstellung infrage. Software wie KiCad hilft bei der Plattenauslegung.
- Bausätze – passive Bauteile wie Widerstände, Kondensatoren, Dioden, Transistoren und integrierte Schaltungen kann man nicht genug haben. Starterkits sind ideal für Einsteiger.
3. Das Lager auffüllen
Um bei der Projektarbeit gut gerüstet zu sein, muss das Elektroniklager gut gefüllt werden. Beginnen Sie mit einfachen Bauteilen wie Widerständen, die Sie in den Varianten 1/4 W oder 1/2 W sowie von 1 Ω bis 1 MΩ da haben sollten. Darüber hinaus benötigen Sie Kondensatoren unterschiedlicher Typen und Werte, zum Beispiel Elektrolyt-, Keramik- und Folienkondensatoren. Auch Dioden sind essenziell, unter anderem als Typ 1N4148 für Signalanwendungen und 1N4007 für Entzerrungen. Nehmen Sie auch MOSFETs, zum Beispiel IRF540N, sowie NPN- (z. B. 2N2222) und PNP-Transistoren (z. B. 2N3906) in Ihr Sortiment auf.
Komplexere Projekte erfordern eher Spezialbauteile wie Mikrocontroller (MCU), die die unterschiedlichsten Anwendungen für Arduino, ESP32 und Raspberry Pi unterstützen. Wir haben einen Leitfaden für Arduino-Leiterplatten entworfen, um Sie beim Einstieg in die Leiterplattenherstellung zu unterstützen.

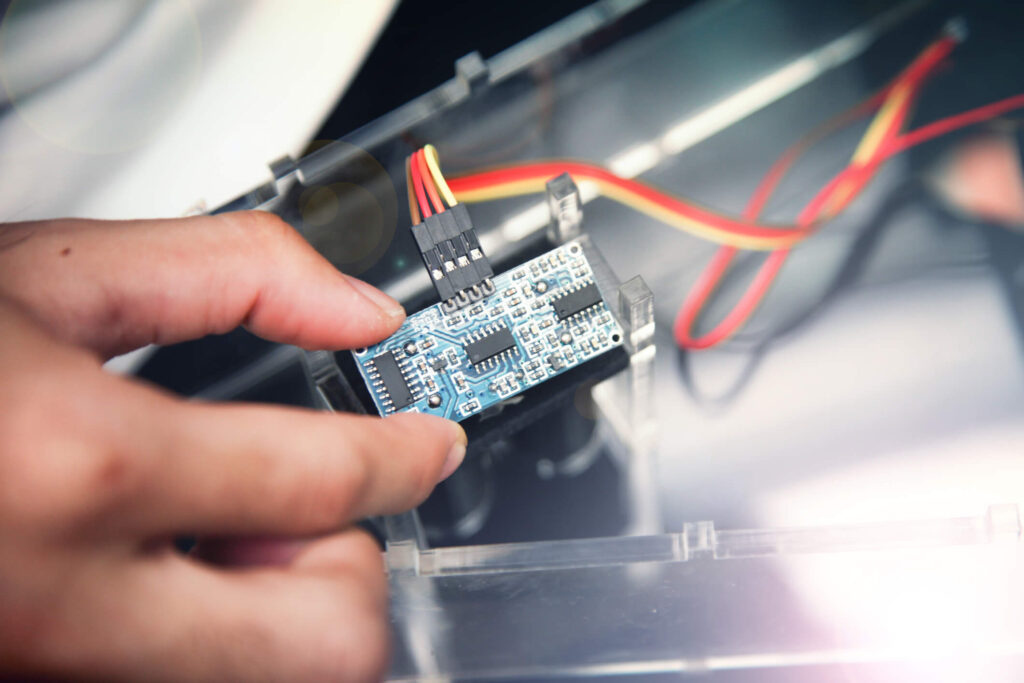

Unter Umständen geht Ihr Projekt mit Anforderungen einher, die Motoren und Servos für die Robotik und Automation erforderlich machen, oder Sensoren für Licht, Bewegung und Temperatur. Solche und weitere Bauteile von Herstellern wie SparkFun, Arduino und Adafruit finden Sie im Distrelec-Webshop.
4. Software und Simulationstools auswählen
Software und Simulationstools spielen beim effizienten Entwerfen, Testen und Entwickeln von Elektronik ebenfalls eine wichtige Rolle. Die benötigte Software fällt in diese vier Kategorien:
Simulationssoftware für Stromkreise
Bevor Sie das Werkzeug zur Hand nehmen, können Sie Ihre elektronischen Schaltkreise in einem entsprechenden Tool modellieren und analysieren. Dabei sind verschiedene Einstellungen möglich. Tools wie LTspice und Multisim ermöglichen die Fehlersuche und Auslegungsoptimierung. In diesen Simulationen lassen sich Reaktionszeiten, Spannungsniveaus und Signalinteraktionen im Stromkreis prognostizieren. Auf diese Weise sparen Sie Zeit und Aufwand und erkennen Probleme schon frühzeitig.
Programmierung von Mikrocontrollern
Für interaktive Projekte und integrierte Systeme müssen Mikrocontroller programmiert werden. In Softwareumgebungen wie MicroPython, PlatformIO und der Arduino-IDE lässt sich Code einfach schreiben und in Mikrocontroller-Platinen hochladen. Diese Plattformen unterstützen eine Reihe von Mikrocontrollern und bieten Bibliotheken und Tools für das einfachere Programmieren, Debuggen und Bereitstellen. Dadurch lassen sich Sonderfunktionen und -schnittstellen leichter implementieren.
Leiterplatten-Konstruktionswerkzeuge
Wer Leiterplatten präzise und effektiv konstruieren möchte, braucht Spezialsoftware. Mit Programmen wie KiCad und Eagle lassen sich Stromlaufpläne entwickeln und in Leiterplatten-Layouts übertragen. Dank Funktionen wie Bauteilbibliotheken, automatischem Routing und der Überprüfung auf Einhaltung von Konstruktionsregeln stellen diese Tools sicher, dass Ihre Platine elektrischen Standards genügt und produziert werden darf. Punktgenau vom Prototyp zur Produktion: Spezielle Konstruktionssoftware ermöglicht zuverlässige, hochwertige Leiterplatten.
5. Das Elektroniklabor erweitern
Erweitertes Zubehör
Sobald Ihr Basislabor eingerichtet ist und Sie zu komplexeren, mehr Erfahrung erfordernden Elektronikprojekten übergehen, ist es an der Zeit, den Funktionsumfang Ihres Arbeitsbereichs auszuweiten. So können Sie noch abwechslungsreicher arbeiten. Folgendes könnten Sie hinzufügen:
Digitalspeicheroszilloskop (DSO)
Anders als ein herkömmliches Oszilloskop kann ein DSO unterschiedliche Kurvenformen aufzeichnen und anzeigen. Dadurch können Sie den Verlauf von Signaleigenschaften überprüfen und analysieren. Diese Funktion ist sehr hilfreich bei der Fehlerbehebung im Zusammenhang mit komplexen Kurveninteraktionen, digitaler Kommunikation und Hochfrequenzstromkreisen. Erweiterte Funktionen wie Auslösefunktionen, automatische Messungen und Datenanalyse sind in vielen modernen DSOs vertreten. Sie können die Fehlerbehebung und Entwicklung erheblich vereinfachen.
Logikanalysator
Indem mehrere digitale Signale erfasst und analysiert werden, lassen sich Zeitschaltungs- und Übertragungsprobleme identifizieren. Dies erleichtert die Fehlerbehebung bei digitalen Stromkreisen. Ein Logikanalysator unterstützt durch Fehleranalysen, beispielsweise bei Zeitschaltungsproblemen, Signalstörungen und Kommunikationsfehlern, bei denen Daten visualisiert und Signalinteraktionen analysiert werden. Für die FPGA-Konstruktion, im Umgang mit Mikrocontrollern oder bei ausgeklügelten Digitalsystemen ist dieses Tool sehr nützlich, denn es macht Logikzustände und Signalsequenzen leichter verständlich.
3D-Drucker
Hilfsmittel zum Bau individueller Gehäuse, Halterungen und mechanischer Komponenten, mit dem Sie bei der Prototypenherstellung und Maßkonstruktion freie Hand haben. Additive Fertigung hat Zukunft in der Elektronik. Damit lassen sich technische Spielereien ebenso in 3D drucken wie Autos, Häuser oder Organe!

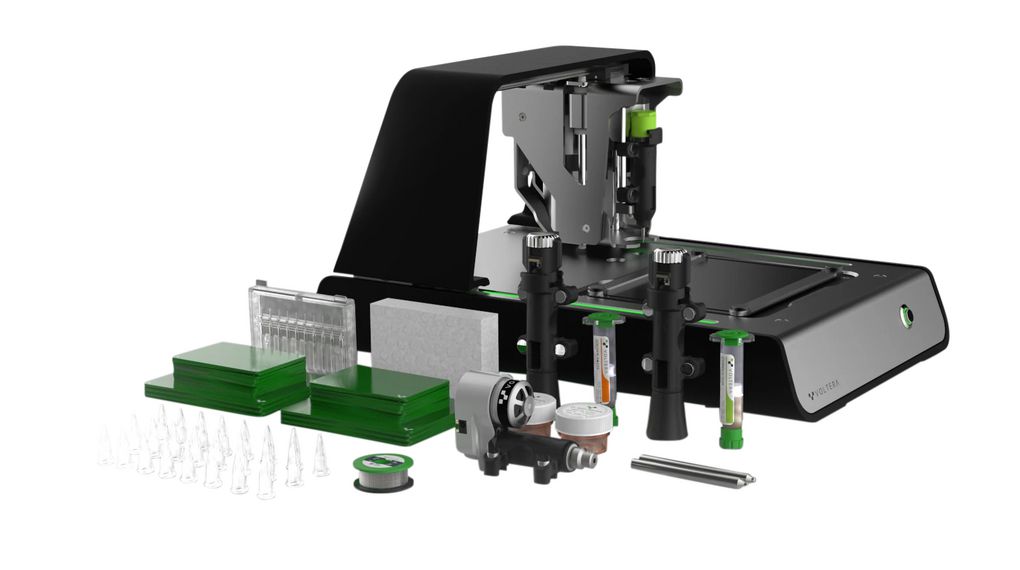

In unserem Artikel über industrielle Anwendungen für den 3D-Druck erfahren Sie mehr über die Grundlagen von 3D-Druckern. Alternativ können Sie auch über den nachstehenden Link Leiterplattendrucker von Voltera kaufen. Dieses Gerät verteilt die Lötpaste gleichmäßig, bohrt Durchführungen und Durchkontaktierungen, druckt leitfähige Tintenspuren und lötet Bauteile dank der integrierten Heizung im Reflow-Verfahren. Der Voltera V-One ist eine Komplettlösung zum Prototyping von Leiterplatten, mit der Sie Ihren Entwicklungszyklus straff halten und Ihr geistiges Eigentum vollständig bei sich behalten. Mehr dazu verrät Ihnen unser Artikel über die Additive Fertigung von Elektronik mit Voltera.
Lagerlösungen
Das Labor zu erweitern, bedeutet in der Regel auch, die Lagerfläche zu vergrößern. Bei Distrelec finden Sie verschiedenartigste Werkzeugaufbewahrung und Organisationshilfen, zum Beispiel Sortimentsboxen, Werkzeugkoffer und -schränke sowie Lochwandsysteme. Bestimmt finden Sie darunter das Richtige, um Ihre Elektronikbauteile ordentlich aufzubewahren und Ihre Werkzeuge leicht zugänglich zu halten.
6. Auf Sicherheit achten
Zum letzten, doch wichtigsten Punkt kommen wir jetzt: Sicherheit. Ein eigenes Elektroniklabor einzurichten, erfordert sicherheitspraktische Kenntnisse. Dies schützt Leben und trägt zu einer langen Nutzungsdauer der Technik bei.
- Elektrische Sicherheit: Arbeiten Sie nie bei aktiver Spannungsversorgung und nur mit ordnungsgemäßer Erdung. Verwenden Sie isoliertes Werkzeug und vermeiden Sie die Arbeit an unter Strom stehenden Schaltkreisen. Prüfen Sie die Technik und Verkabelung regelmäßig auf Schäden und vermeiden Sie mithilfe von Sicherungen und Schutzschaltern Überströme.
- Sicheres Löten: Der Arbeitsplatz muss gut belüftet oder mit einer Lötrauchabsaugung ausgestattet sein, da es beim Löten heiß und stickig wird. Mit einem Lötkolbenständer vermeiden Sie Verbrennungen und mit einer Schutzbrille Verletzungen an den Augen. Der Arbeitsbereich muss frei von brennbaren Materialien sein.
- Allgemeine Sicherheit: Um Unfälle zu vermeiden, halten Sie den Werktisch aufgeräumt und sauber. Verwenden Sie persönliche Schutzausrüstung (die Bedeutung von persönlicher Schutzausrüstung in der Elektronikbranche erläutert dieser Artikel), machen Sie sich mit den Sicherheitsmerkmalen Ihrer Ausrüstung vertraut und lagern Sie Chemikalien und scharfe bzw. spitze Objekte ordnungsgemäß. Lernen Sie Erste-Hilfe-Techniken und halten Sie ein Notfallset bereit.
Erste Schritte in der Elektrotechnik
Wer sich ein eigenes Elektroniklabor einrichtet, kann seiner Kreativität und Wissbegierde freien Lauf lassen. Möglicherweise werden Sie so produktiv, dass Sie Ihre fachlichen Fähigkeiten oder Hobbyambitionen in den von Ihnen sorgfältig ausgewählten Bereichen weiter ausbauen können – natürlich mit den erforderlichen Utensilien und Bauteilen und unter Einhaltung der Sicherheit. Dieser Artikel soll Lesern jeder Erfahrungsstufe die Grundlagen für den Aufbau eines flexiblen, effektiven Elektroniklabors für den Eigengebrauch vermitteln. Viel Spaß beim Konstruieren!
