Infraröd termografiteknik är processen att detektera termisk strålning med hjälp av värmekameror. Värmekameror är mestadels associerade med industri- och underhållsindustrin. men de hittar nu ett bredare omfång av applikationsanvändningar. Den här artikeln tittar på hur samma teknik används inom medicinsk industri för att upptäcka ett stort antal hälsoproblem. De flesta sjukdomar visar mönster genom fördelning av värme i kroppen, och med en beröringstfri metod att läsa av kroppens temperatur erbjuds flexibilitet när det gäller diagnos, men också ett kostnadsbesparande sätt med billig utrustning.
Vad är termografi?
Termografi eller termisk avbildning är förmågan att detektera infraröd strålning och producera färgbilder av den strålningen. Infraröd strålning avges av alla föremål där temperaturen ligger över noll grader Celsius. De största fördelarna med att använda denna typ av teknik är att den inte behöver synligt ljus och inte behöver kontakt.
Dessa förhållanden är perfekta för användning i vissa branscher som kan betraktas som farliga, t.ex. räddningstjänster. Brandmän använder värmekameror för att se igenom rök, detta gör det möjligt för dem att snabbt lokalisera människor i svåra förhållanden som brinnande eld. De används också för att lokalisera källan till elden genom att identifiera de starka värmemönstren från avbildningen, och kan sedan sätta upp en strategi för att kontrollera den brinnande elden. Ingenjörer vid kraftföretag använder också denna typ av utrustning för att upptäcka potentiella hotspots på kraftledningarna, vilket är ett tecken på ett potentiellt plötsligt fel där resultatet av strömlösa hem och företag kan vara katastrofalt.

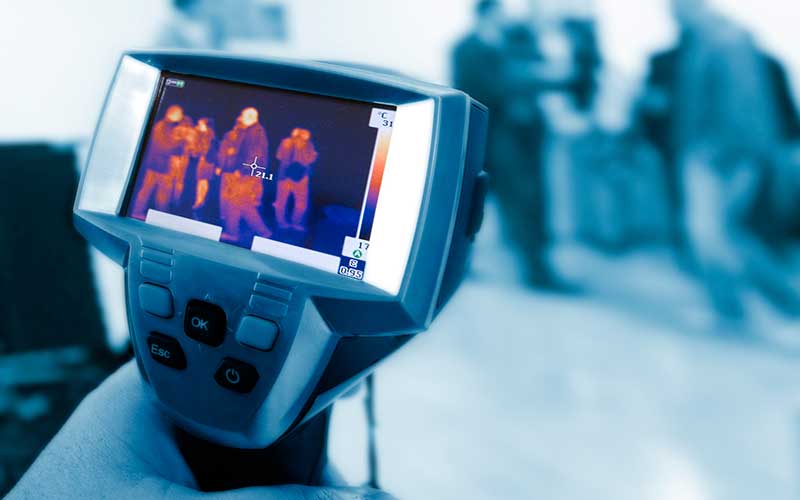

Tekniken har utvecklats genom åren när det gäller termografikamerautrustning, vad som en gång var skrymmande utrustning har nu utvecklats till handhållna enheter, vilket är mycket bekvämare för ingenjörer och tekniker på fältet. Detta beror på användningen av FPA-sensorer, med lägre upplösningen än optiska kameror som möjliggör live-visning i realtid i motsats till att ta en stillbild och spendera tid att analysera dessa data.
Termografi inom medicinsk industri
Medicinsk termografi används som en tidig förklinisk diagnos för att behandla patienter som har homeostatisk obalans. Termisk avbildningsutrustning kan användas för att avläsa kroppens temperatur i detalj med hjälp av snabba datorer och noggranna värmekameror. Medicinska experter kan sedan skapa en fullständig termisk bild av kroppen för att analysera varma och kalla områden som kan sättas i relation till flera medicinska tillstånd. Digitaliseringen tillåter också att enkelt dela data med andra medicinska experter eller patienten själv.

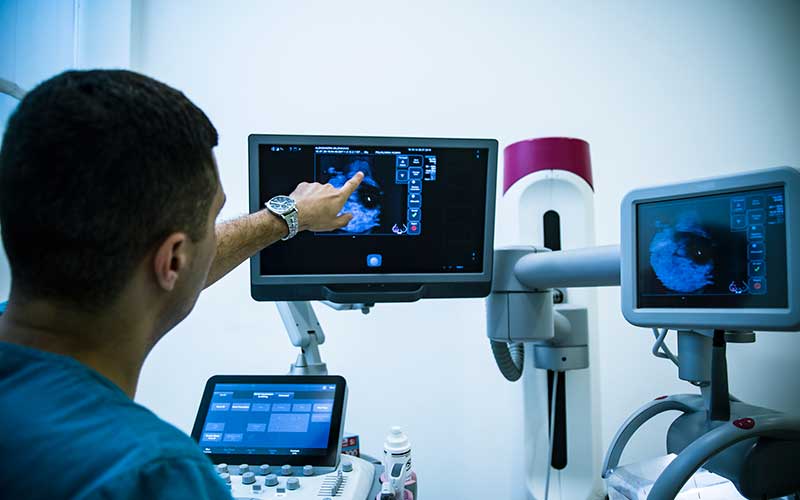

Det vanligaste området för medicinsk termografi är att upptäcka bröstcancer. Termografi används som ett screeningverktyg för upptäckt av bröstcancer och har använts under det senaste decenniet. Eftersom denna teknik har fått godkännande inom medicinsk industri har den räddat tusentals liv vid tidig diagnos av bröstcancer.
Diagnosen fungerar genom att detektera tumörvävnadens metaboliska aktivitet och jämföra den med temperaturen i vävnaden bredvid tumören och i det motsatta bröstet. Genom att jämföra bröstet i fråga med ett normalt bröst kan onormala värmemönster associerade med tumörens metabolism lätt upptäckas. Skillnaden i temperatur kallas också Delta T inom medicinsk industri.
Denna typ av tidig upptäckt med termografi ses som en helt säker metod för att screena patienter för bröstcancer med konventionell teknik.
Infraröda termometrar
Anmärkningsvärt liknande teknik som termografi är infraröda termometrar. De använder temperaturdelen av termisk strålning, även känd som blockkroppsstrålning som emitteras från ett objekt eller en person. De är beröringsfria termometrar, vanligtvis styrda av en laser, för att upptäcka temperatur på avstånd. Liksom termografi har de använts i flera decennier i vissa industrier som kräver kontaktlösa temperaturavläsningar som kan utföras på avstånd.
Infraröda termometrar används av ingenjörer för att upptäcka termiska hotspots i mekanisk eller elektrisk utrustning där temperaturgivare inte finns. De föredras framför andra metoder på grund av att de har förmågan att detektera termisk strålning från rörliga föremål, eftersom de är mycket känsliga och endast liten eller ingen fördröjning i avläsning av temperaturen.
Ett exempel på mätning av rörliga föremål kan vara fältservicetekniker som kontrollerar transportband i en tillverkningsanläggning eller andra rörliga maskiner där temperaturkontroll är nödvändig.
På senare tid har de använts som ett medicinskt verktyg för att detektera kroppstemperaturen hos patienter, och framför allt, beröringsfritt och på avstånd. Sedan COVID-19-utbrottet har det skett en kraftig efterfrågan på dessa enheter eftersom ett av symtomen för COVID-19 är en förhöjd temperatur. Att ha förmågan att upptäcka kroppstemperatur på avstånd är avgörande inte bara för medicinsk industri utan också för detaljhandel och hotellbranschen för att förhindra spridning av COVID-19.
Medan infraröda termometrar erbjuder ett bekvämt sätt att mäta objekt eller persontemperatur är det också mycket viktigt att du väljer rätt typ av enhet för önskad applikation för att säkerställa hög noggrannhet i avläsningarna. Inom medicinsk industri är detta viktigt eftersom vissa handhållna termometrar kan ha en felavläsning på +/- 2 grader Celsius eller 4 grader Fahrenheit. Det finns en specifik enhet för att läsa på långa avstånd och för begränsade avstånd som båda erbjuder hög noggrannhet.
